產品介紹
aTiny小不點激光位移傳感器是北京創想智控科技有限公司自主研發的一款高精度激光測量產品，采用激光三角反射測量原理，通過柱面物鏡將激光光束擴展為線狀，激光照射到被測物體表面后產生漫反射，反射光在CMOS傳感器上成像，實現對物體位置、位移、距離及輪廓變化的非接觸式精準測量。
該傳感器可用于位移、厚度、振動、距離、直徑、輪廓等多種幾何量檢測，具有測量精度高、響應速度快、安裝靈活、穩定性強等特點。
aTiny小不點激光位移傳感器憑借高可靠性、高性價比以及小型化設計，有效解決傳統接觸式測量方式無法滿足的檢測需求，成為工業自動化生產中的高精度檢測“眼睛”。
產品廣泛應用于汽車制造、機械加工、機器人自動化、焊接檢測、航空航天、冶金材料、半導體、電子制造、精密儀器等行業。
產品技術特點
產品優勢
1、7×12小時嚴苛測試，性能穩定
產品出廠前經過高低溫環境連續測試，確保設備在復雜工業環境下長期穩定運行，提高產品可靠性。
2、操作簡單便捷
支持與多種傳感器型號、測量模式及視覺系統連接，實現2D/3D檢測功能，通過自動化參數設置即可快速完成測量配置。
3、高性價比設計
在滿足高精度測量需求的同時，兼顧產品成本和可靠性，為工業自動化檢測提供高性價比解決方案。
4、支持多種材質檢測
可檢測金屬、焊接件、樹脂、黑色橡膠、半透明材料等不同材質表面。
5、支持三維輪廓成像
通過三維數據采集和圖像處理，可生成高穩定、高精度的工件輪廓信息，滿足復雜結構檢測需求。
6、抗高反光能力強
具備多重反光識別和抑制功能，可有效降低高反光材料對測量結果的影響，實現穩定檢測。
7、適用于惡劣工業環境
具備抗焊接飛濺、抗煙塵、抗電磁干擾能力，可滿足工業現場長期應用需求。
8、小體積設計，減少安裝干涉
緊湊型結構便于安裝在機器人末端或自動化設備內部，適用于空間受限應用環境。
產品特點
· 全聯網設計，支持工業網絡通訊；
· 超小體積，安裝方便，適合機器人集成；
· 點線兼容，可根據應用需求靈活切換；
· 高速數據傳輸，提高檢測效率；
· 防護鏡片更換方便，降低維護成本；
· 支持電源反接保護，提高設備安全性；
· 支持多種檢測距離，滿足不同應用需求；
· 支持寬電壓輸入及POE供電方式。
產品應用
aTiny小不點激光位移傳感器可解決傳統接觸式檢測方式難以實現的品質管理問題，廣泛應用于：
· 工件輪廓、角度、間距測量；
· 缺陷檢測、平面度檢測、位置檢測；
· 三維掃描、尺寸測量、輪廓跟蹤；
· 機器人視覺定位與自動化檢測。
多種測量模式，實現不同檢測需求

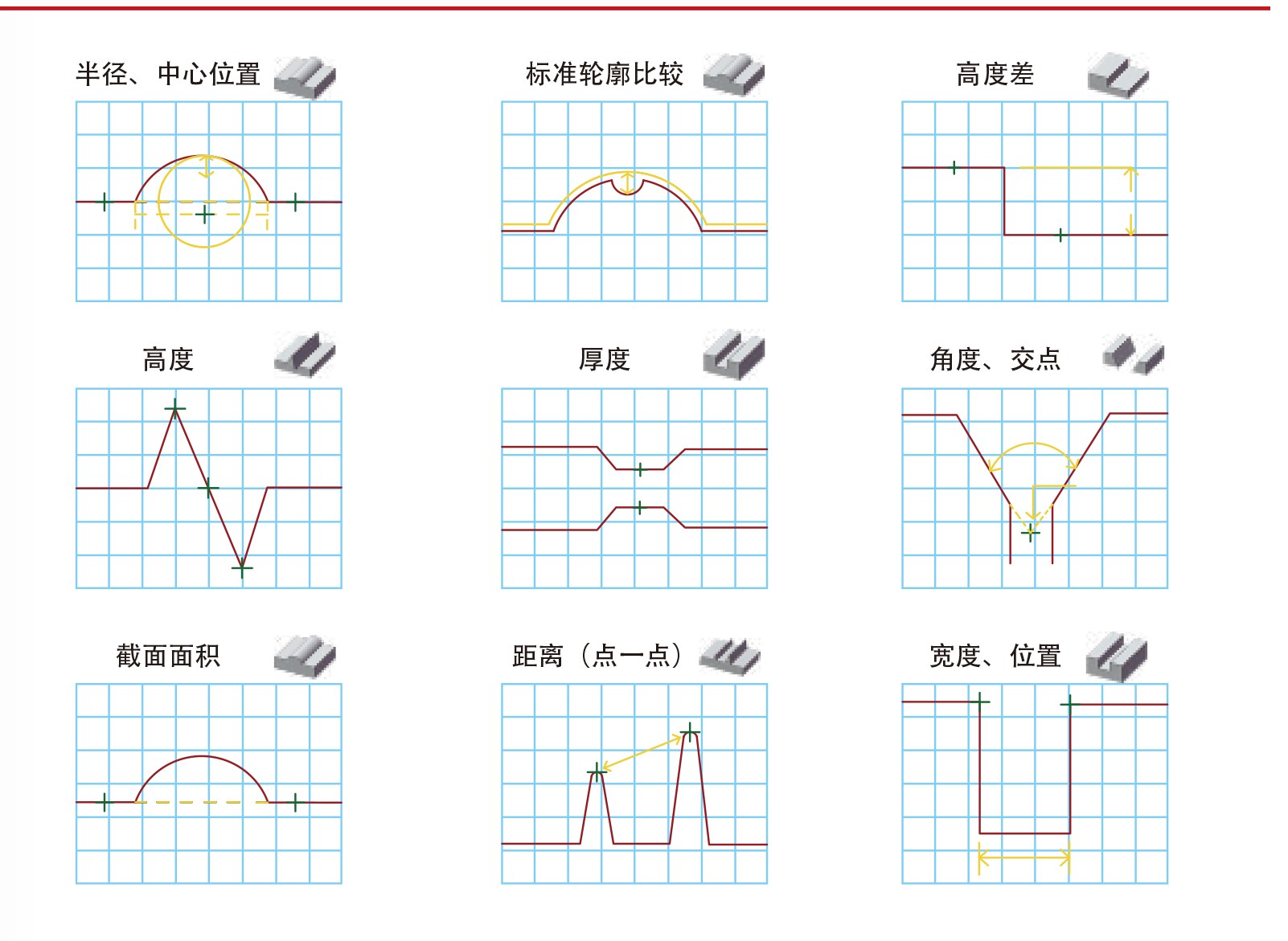

2D測量：精準測量高度、高度差、寬度、位置、形狀、厚度、振動等參數。

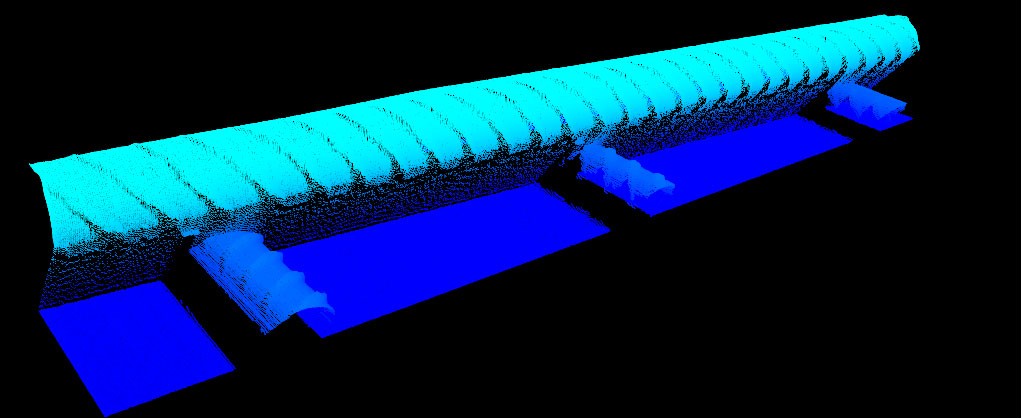

3D測量：通過三維圖像采集和數據處理，實現復雜工件輪廓檢測和產品質量分析。
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | CXZK-aT-500LR |
| 安裝狀態 | 漫反射 |
| 參考距離 | 500 mm |
| 測量范圍 Z 軸（高度） | 250 – 1500 mm |
| 測量范圍 X 軸（寬度）近 | 170 mm |
| 測量范圍 X 軸（寬度）參考距離 | 310 mm |
| 測量范圍 X 軸（寬度）遠 | 890 mm |
| 光源 | 紅色半導體可見 |
| 波長 | 638 nm（紅光） |
| 重復定位精度 Z 軸（高度） | 1.2992 mm |
| 重復定位精度 X 軸（寬度） | 0.2446 mm |
| 線性度 Z 軸（高度） | ±0.3% 的 F.S（滿量程） |
| 最小觸發間隔 | 17 ms 正常模式 / 2 ms 高速模式 |
| 溫度特性 | 0.01% 的 F.S./℃ |
| 環境耐性 | |
| 環境光 | 白熾燈：最大 10000 lux |
| 溫度環境 | -20℃ — +60℃ |
| 相對濕度 | 20 — 80%（無冷凝） |
| 振動 | 30 g / 1 kHz |
| 抗沖擊 | 15 g / 6 msec |
| 其他參數 | |
| 通信接口 | 以太網 |
| 重量 | 約 350 g |
| 尺寸 | 130 × 30 × 68 mm |
| 工作電壓 | 12 V DC |
| 功率 | 3 W（20℃） |
| 防護等級 | IP65 |
| * 以上參數是在理想情況下能夠達到的結果 | |
