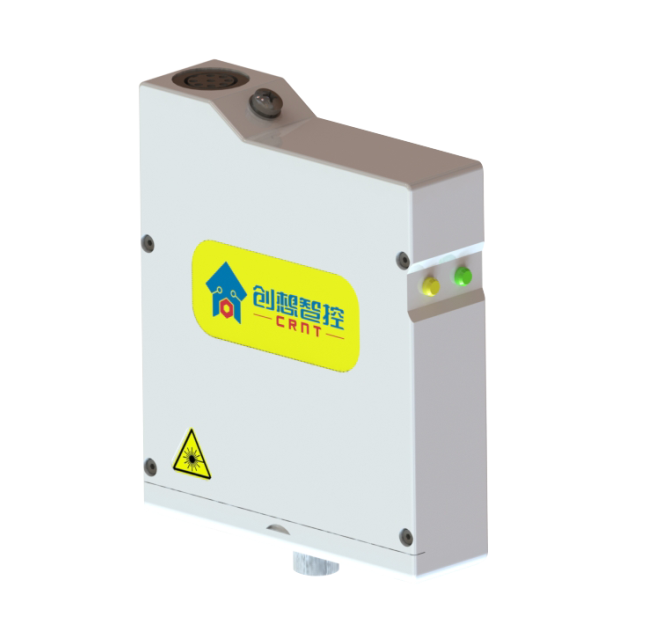

激光焊縫跟蹤器 CXZK-TY1D-260
產品簡介
CXZK-TY1D-260激光焊縫跟蹤器是一款集高精度激光檢測、智能實時跟蹤與自適應糾偏于一體的焊縫檢測設備。
針對傳統焊接過程中因工件夾裝偏差、組對誤差以及焊接熱形變等因素導致的焊縫位置變化問題，本產品通過激光掃描實時獲取焊縫位置信息，并自動調整焊槍運動軌跡，實現精準焊接，有效提升生產效率和產品質量。
產品由激光器、光學傳感器和中央處理器組成，采用光學傳播與成像原理，獲取激光掃描區域內各點位置信息，通過智能算法完成對常見焊縫的在線實時檢測，為自動化焊接提供精準數據支持。
解決問題
? 可一鍵解決焊接過程中的檢測范圍、檢測能力以及焊縫偏差等常見問題。
? 實現焊縫偏差實時糾正，智能實時跟蹤焊縫位置，精準引導焊槍自動焊接。
? 有效解決焊縫偏移造成的焊接缺陷，確保焊縫成型穩定、美觀。
? 相比普通焊縫檢測相機，干涉區域設計更加合理，可適用于更多復雜焊接場景。
? 解決工件夾裝偏差、組對偏差以及焊接過程中的熱形變問題。
? 支持根據工件情況調節激光線亮度和長度，有效解決焊縫反光及工件干擾問題，提高檢測穩定性。
適用范圍
? 適用于直縫、環縫、焊接小車、龍門架、十字架焊接等各類自動化焊接設備。
? 支持與ABB、FANUC等40余種機器人品牌進行網口通訊，實現機器人焊接自動糾偏。
? 支持標準MODBUS TCP協議，可與PLC進行網口通訊，實現自動化控制。
? 支持鋁、銅、不銹鋼等多種高反光材料檢測，采用激光線調節技術，有效克服反光檢測難題。
核心特點
? 高自由度激光線配置：支持激光線亮度和長度調節，可針對不同工件材質和焊接環境優化檢測效果。
? 低功耗設計：降低設備發熱量，提高系統長期運行穩定性，同時增強設備安全性。
? 激光線質量?jī)?yōu)化：優化激光成像效果，提高焊縫識別準確性和穩定性。
? 抗干擾能力強：有效過濾環境光影響，保證復雜工業環境下圖像識別穩定可靠。
? 智能實時跟蹤：自動糾正焊縫偏差，引導焊槍完成高質量焊接。

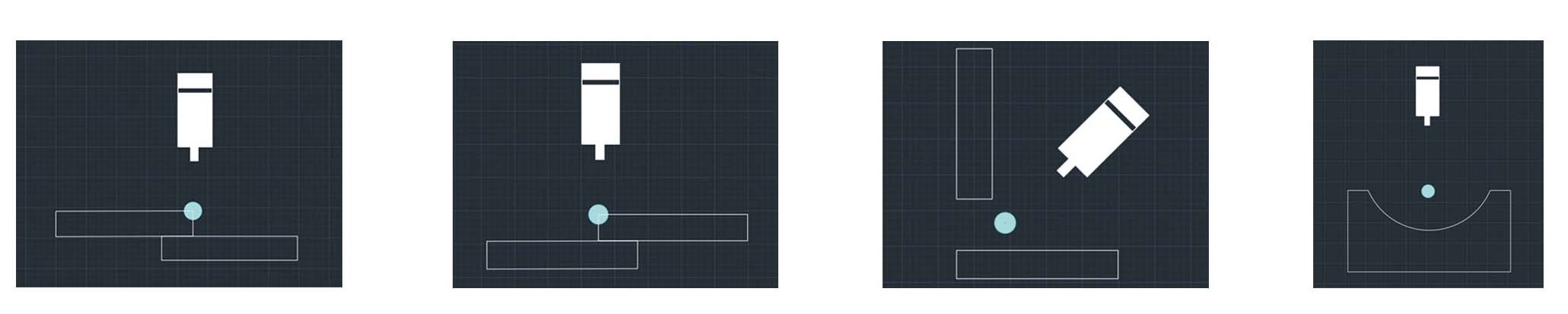

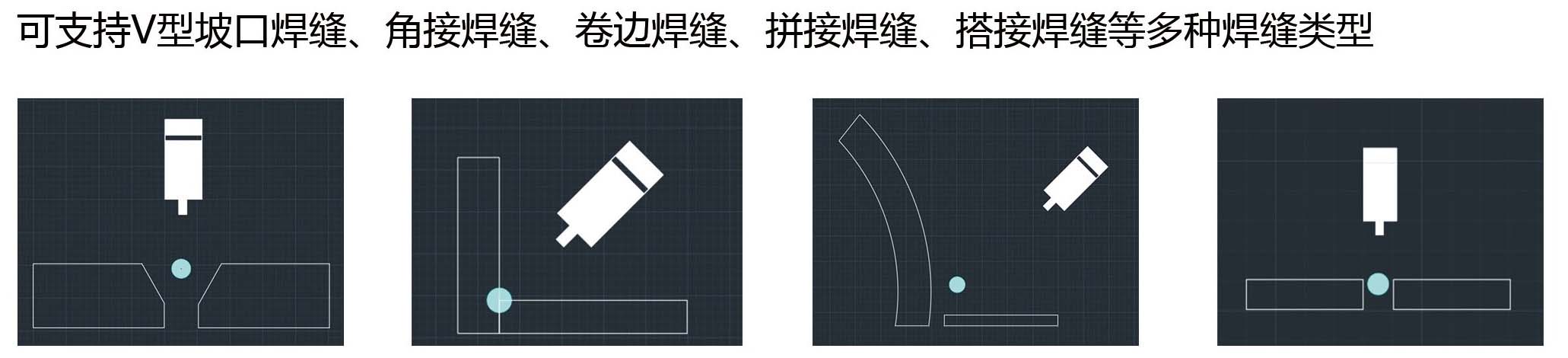

可支持焊縫類型
V型坡口焊縫、角接焊縫、卷邊焊縫、拼接焊縫、搭接焊縫等多種焊縫類型。
產品參數
| 名稱型號 | CXZK-TY1D-260 |
| 視場近端（Z1） | 160 mm |
| 推薦安裝距離 | 260 mm |
| 視場遠端（Z2） | 400 mm |
| A－近平面視場 | 40 mm |
| 中心視場（水平） | 80 mm |
| B－遠平面視場 | 110 mm |
| 平均深度分辨率 | 0.2109 mm |
| 平均寬度分辨率 | 0.0883 mm |
| 通信接口 | 以太網接口 |
| 支持多段參數 | 103 |
| 輸出采樣率 | 33 Hz |
| 工作溫度 | -20 ~ +60 ℃ |
| 功率 | 4 W |
| 支持協議 | Modbus TCP、創想智控協議等 |
| 焊縫類型 | V型坡口焊縫、角接焊縫、卷邊焊縫、拼接焊縫、搭接焊縫等 |
| 尺寸 | 98 × 28 × 118 mm |
| 重量 | 約375 g |
| 防護等級 | IP65 |
| 激光安全等級 | Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1） |
*以上參數是在理想測試條件下能夠達到的結果，實際應用效果會受到現場環境、工件材質及焊接工藝影響。
