焊接相機 CXZK-G4-U
產品介紹
在自動化焊接生產過程中，為保證焊縫成形質量和一致性，通常需要操作者觀察焊接區域、焊絲熔化位置以及熔池狀態，并根據實際情況調整焊接參數。
然而，焊接現場通常伴隨高溫、煙塵、強電弧光輻射以及焊接飛濺等惡劣環境，長期人工觀察不僅容易造成視覺疲勞，也會影響焊接過程監控的準確性，降低生產效率，同時對操作人員健康造成影響。
創想智控自主研發的高動態焊接相機 CXZK-G4-U，可實時高清觀察焊接過程中的焊絲位置、熔池狀態及焊縫成形情況，實現焊接過程可視化監控。
該產品可遠程監視電弧、焊絲（鎢極）、熔池、焊縫、母材以及熔池夾渣、氣泡等狀態信息，幫助用戶及時調整焊接參數，提高焊接質量和生產效率。
焊接相機有效解決自動化焊接過程中觀察難、監控難等問題，提高焊接系統可靠性。產品兼容性高，可廣泛應用于機器人焊接、自動化焊接設備及各類工業視覺檢測場景。
構成及原理

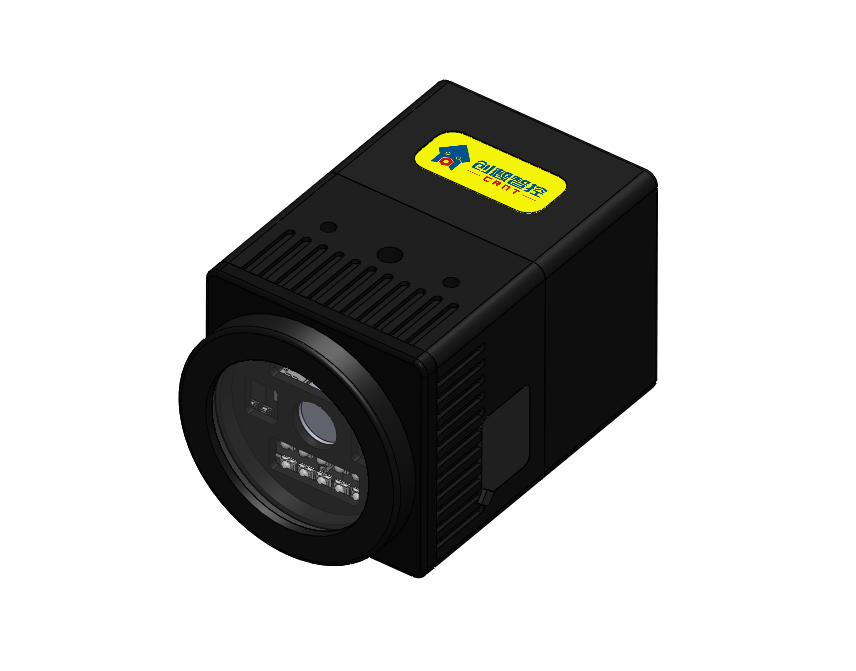

CXZK-G4-U焊接相機由高分辨率圖像傳感器、高性能處理芯片以及高清鏡頭組成，通過高速圖像采集與處理算法，實現高幀率、高畫質的視頻傳輸。
產品采用高動態工業攝像技術，可遠程高清捕捉焊接過程，圖像刷新頻率最高可達240Hz，滿足高速焊接過程實時監控需求。
整體外殼采用鋁合金材質加工制造，具有重量輕、散熱性能好、結構堅固以及尺寸緊湊等特點，方便集成至自動化焊接系統中。
適用領域
? 電弧焊高溫熔液監控
? TIG高溫熔液監控
? MIG/MAG高溫熔液監控
? 等離子焊高溫熔液監控
? 激光焊過程監控
? 熔爐高溫熔液監控
? 3D打印過程監控
? 焊接外觀質量檢查
? 常規機器視覺檢測應用
產品特點
? 高動態焊接監控：實時捕捉焊接區域變化，實現熔池、焊道可視化管理。
? 高清高速成像：支持高幀率圖像采集，滿足高速焊接過程觀察需求。
? 高性價比設計：產品設定簡單、操作方便，適合集成至現有自動化設備。
? 小型化結構：體積小巧，安裝靈活，有效減少現場安裝空間限制。
? 高清視場范圍：超大視場設計，提供清晰穩定的焊接圖像。
? 輕量化設計：采用鋁合金外殼，重量輕，散熱性能優良。
結構特點
? 航插、電源一體化接口設計；
? 手動調焦；
? 可更換鏡頭保護片；
? 內置補光燈珠；
? 體積小巧，安裝方便；
? 超大視場范圍，高清圖像輸出；
? 鋁合金材質，重量輕；
? 顯示亮度可根據應用需求定制。
使用方法
? 采用USB3.0接口，可直接連接工控機USB接口，實現圖像數據傳輸。
? 支持手動調整實際焦距，根據不同焊接場景選擇合適安裝距離。
部分焊接效果圖
產品參數
| 產品型號 | CXZK-G4-U |
| 通信接口 | USB3.0 |
| 分辨率 | 1280 × 1024 |
| 幀頻 | 60-240Hz |
| 安裝距離 | 200mm-400mm |
| 尺寸大小 | 54mm × 54mm × 86mm |
| 調焦方式 | 手動調焦 |
| 視頻錄制/回放 | 支持 |
| 起弧檢測及自動錄制 | 不支持 |
| SDK支持 | 支持 |
| 主動照明 | 是 |
| 檢測類型 | TIG、MIG、MAG、氣保焊、氬弧焊、脈沖焊等 |
| 外殼材質 | 鋁合金 |
| 最大功率 | 7W（20°） |
| 重量 | 約330g（不含線） |
| 環境溫度 | -20℃ ~ +60℃ |
