一、產品介紹
視覺熔池檢測相機CXZK-G6-350是一款智能焊接視覺檢測設備，可以實時查看焊接熔池狀態，滿足現代自動化焊接過程中對質量監控的需求。
在生產焊接過程中，為保證焊縫成形的一致性，需要操作者觀察焊接區域、焊絲熔化位置以及熔池狀態，并根據實際情況調整焊接參數。然而焊接環境通常伴隨煙塵、強電弧光輻射以及飛濺等因素，長期人工監控容易造成視覺疲勞，影響焊接質量和生產效率。
CXZK-G6-350是北京創想智控科技有限公司自主研發的視覺熔池檢測系統，可準確觀察焊接過程中的焊絲位置、熔池熔化狀態，遠程高清監視電弧、焊絲（鎢極）、熔池、焊縫、母材，以及熔池夾渣、氣泡等狀態，實現焊接過程可視化。通過實時獲取焊接狀態信息，幫助用戶及時調整焊接參數，提高焊接質量和生產效率。
憑借高集成度、抗干擾能力以及廣泛兼容性，可應用于機器人焊接及各類自動化焊接設備。
二、構成及原理
CXZK-G6-350視覺熔池檢測相機由高分辨率傳感器、高性能處理芯片、高清鏡頭以及紅外光源組成，通過先進圖像處理算法實現高動態焊接過程監控。

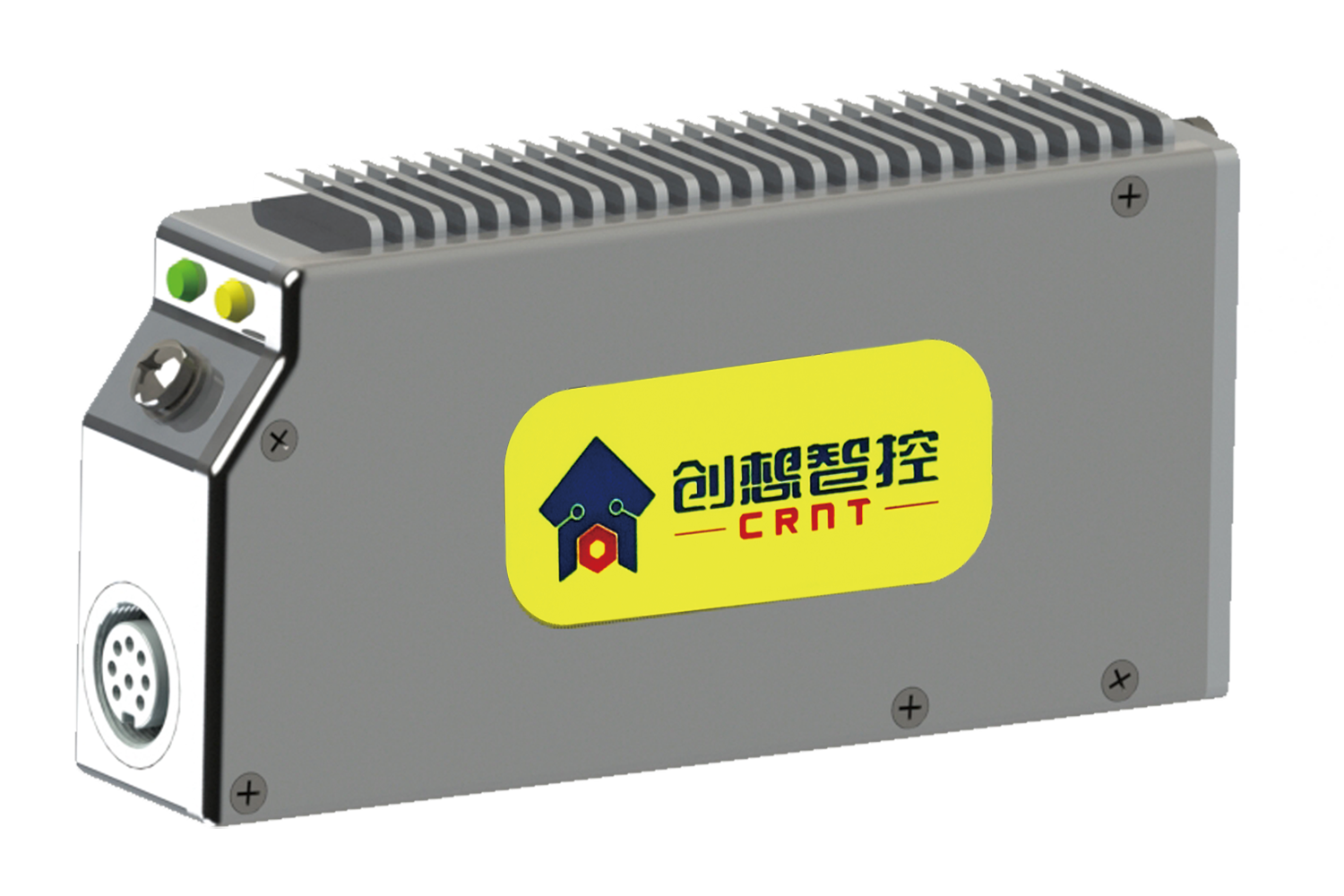

產品采用鋁合金外殼設計，具有重量輕、散熱快、結構堅固耐用、尺寸小巧等特點，可遠程高清捕捉焊接過程中的熔池變化和焊縫狀態，為自動化焊接系統提供穩定可靠的數據支持。
三、適用領域
√ 電弧焊高溫熔液監控
√ TIG高溫熔液監控
√ MIG/MAG高溫熔液監控
√ 等離子焊高溫熔液監控
√ 激光焊高溫熔液監控
√ 熔爐高溫熔液監控
√ 3D打印過程監控
√ 焊接外觀檢查
√ 常規機器視覺應用
√ 支持標準網口Modbus TCP通訊協議
四、部分焊接效果圖
五、產品特點
CXZK-G6-350視覺熔池檢測相機是北京創想智控科技有限公司自主研發的新一代焊接視覺檢測產品，具有高性價比、設定簡單、操作方便等特點，適合集成到機器人焊接系統及自動化生產設備中。
√ 通信接口（網絡接口）
√ 電動調焦
√ 可更換鏡頭保護片
√ 內置補光燈珠
√ 安裝方便
√ 鋁合金材質，重量輕
√ 顯示亮度可調
六、產品參數
| 參數 | 規格 |
| 型號 | CXZK-G6-350 |
| 分辨率 | 1280×960 |
| 安裝距離 | 200mm - 500mm可調 |
| 尺寸大小 | 65mm×29.5mm×129mm |
| 調焦 | 遠程電動調焦 |
| 視頻錄制/回放 | 支持 |
| 起弧檢測及自動錄制 | 定制 |
| 內置光源 | 可調亮度光源 |
| 防護 | 支持更換保護鏡片 |
| 系統更新 | 遠程更新 |
| 幀頻 | 30Hz-50Hz |
| 聲音采集 | 支持 |
| 檢測焊接類型 | 氣保焊、氬弧焊、激光焊、等離子焊、釬焊等 |
| 外殼 | 鋁合金 |
| 最大功率 | 5W（20℃） |
| 激光波長 | 808nm |
| 通信接口 | 以太網 |
| 重量 | 約325g |
| 環境溫度 | -10℃ 到 +65℃ |
| 視頻保存格式 | AVI |
| 防護等級 | IP65 |
