熔池監控相機
產品介紹
在自動化焊接生產過程中，為保障焊接質量，操作者通常需要觀察焊接區域、焊絲熔化位置以及熔池狀態，并根據實際情況調整焊接參數，以保證焊縫成形的一致性。
然而，傳統人工觀察方式容易受到焊接現場煙塵、強電弧光輻射以及焊接飛濺等因素影響，工作環境惡劣，操作者長時間觀察容易產生疲勞，同時也會影響判斷準確性，降低焊接效率和產品質量。

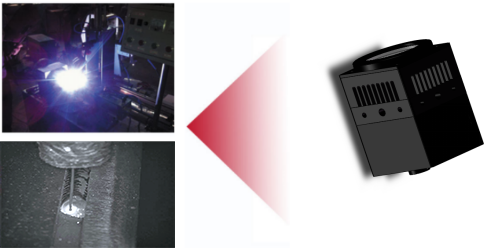

創想智控自主研發的熔池監控系統，通過高動態工業攝像技術，實現焊接過程可視化監控，可清晰觀察焊接過程中的焊絲位置、熔池形態以及焊縫成形狀態。
系統支持遠程高清監視電弧、焊絲（鎢極）、熔池、焊縫、母材，以及熔池夾渣、氣泡等狀態信息，幫助用戶及時調整焊接參數，提高焊接質量和生產效率。
熔池監控系統有效解決自動化焊接過程中“看不清、監控難、調整難”等問題，實現焊接過程數字化管理，適用于機器人焊接、自動化焊接設備及各類焊接專機，具有良好的兼容性和擴展能力。
系統組成

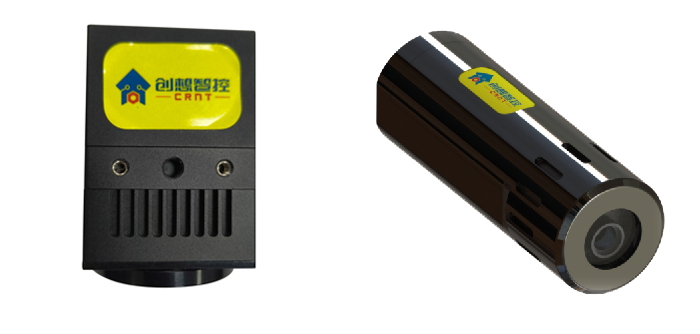

硬件部分
采用高動態工業攝像機，可遠程高清捕捉焊接過程中的電弧、焊絲、熔池及焊縫狀態，通過以太網接口輸出實時圖像信息，實現焊接過程可視化監控。

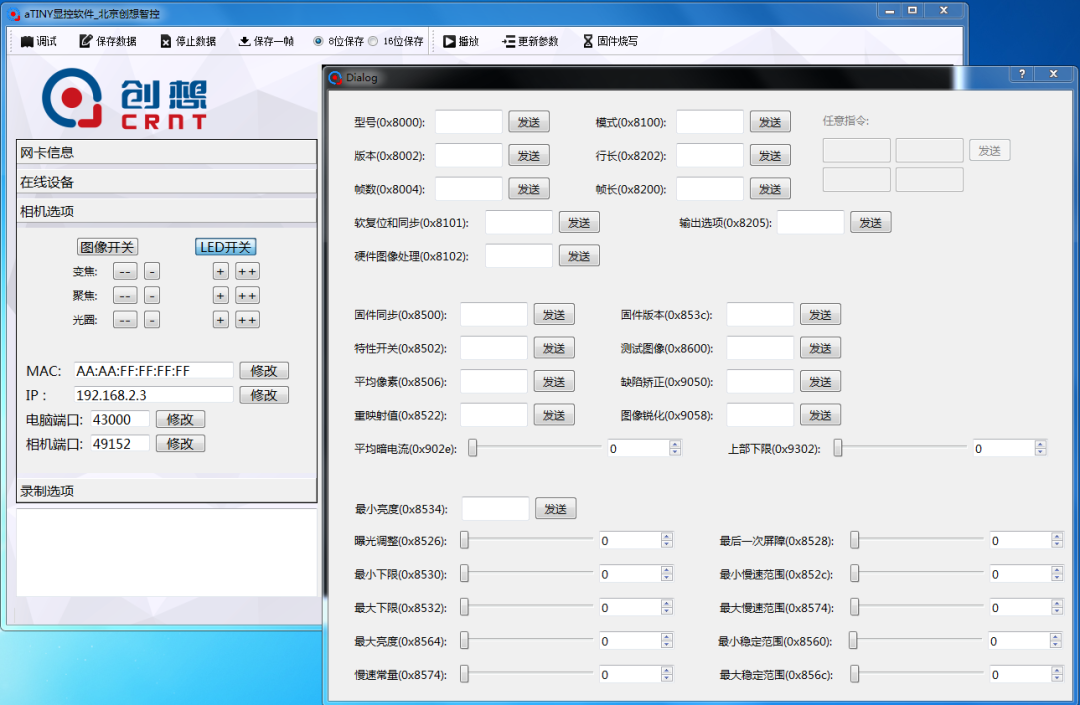

上位機軟件
熔池監控軟件適用于Windows操作系統電腦，將高動態熔池監控相機與電腦連接后，通過專用熔池相機顯控軟件即可實時顯示焊接圖像。
軟件支持圖像顯示、變焦、聚焦等功能，操作簡單靈活，可滿足不同焊接場景下的觀察需求。
產品特點
? 高清動態監控：實時觀察焊接過程中的電弧、焊絲、熔池及焊縫狀態，提高焊接過程可視化水平。
? 遠程調節：支持遠程電動調焦，可根據不同焊接位置快速調整圖像清晰度。
? 內置光源設計：集成照明模塊，提高復雜環境下圖像采集穩定性。
? 視頻錄制回放：支持焊接過程視頻記錄與回放，方便工藝分析、質量追溯及參數優化。
? 高兼容性：適合集成至現有自動化設備和機器人焊接系統，滿足不同應用需求。
? 小型化設計：前端探頭結構緊湊，安裝位置更加靈活，有效減少設備干涉。
? 高性價比：產品配置靈活，操作簡單，適合工業自動化焊接應用。
結構特點
? POE接口供電，減少外部電源布置；
? 電動調焦功能，實現遠程快速調節；
? 內置光源，提高圖像采集穩定性；
? 可更換鏡頭保護片，方便現場維護；
? 支持遠程固件更新；
? 支持二次開發，方便系統集成；
? 支持鏡頭粗調、細調；
? 支持視頻錄制及回放功能。

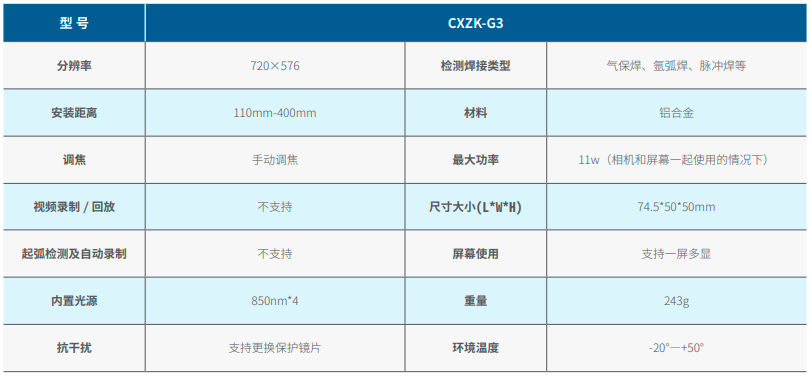

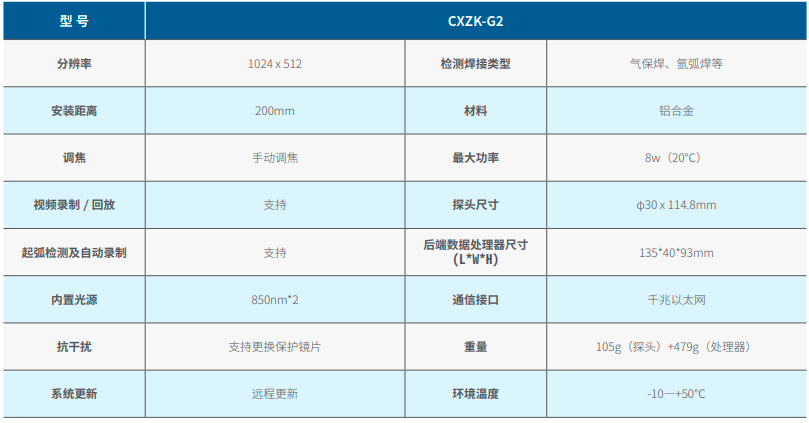

產品參數
| 參數名稱 | CXZK-G2 | CXZK-G3 |
| 分辨率 | 1024 × 512 | 720 × 576 |
| 安裝距離 | 200 mm | 110 – 400 mm |
| 最大功率 | 8 W（20 ℃） | 11 W（相機和屏幕一起使用的情況下） |
| 視頻錄制/回放 | 支持 | 不支持 |
| 超強檢測及自動錄制 | 支持 | 不支持 |
| 內置光源 | 850 nm × 2 | 850 nm × 4 |
| 系統更新 | 遠程更新 | — |
| 屏幕使用 | — | 支持一屏多顯 |
| 重量 | 105 g（探頭）+ 479 g（處理器） | 243 g |
| 環境溫度 | -10 ~ +50 ℃ | -20 ~ +50 ℃ |

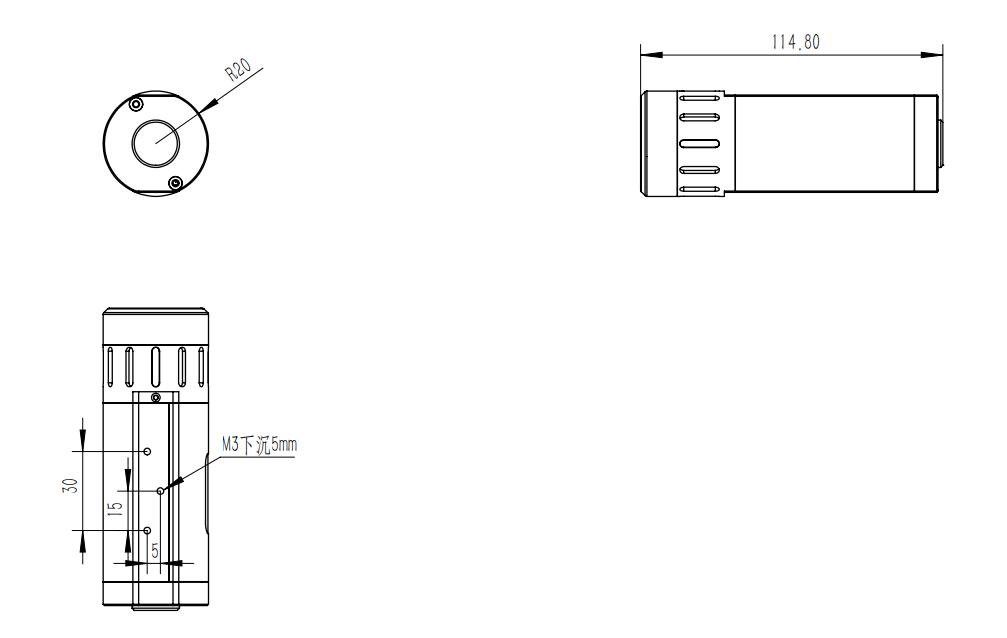

| 尺寸（探頭/處理器） |
探頭：φ30 × 114.8 mm； 處理器：135 × 40 × 93 mm |
整機：74.5 × 50 × 50 mm |
| 通信接口 | 千兆以太網 | — |
| 檢測焊接類型 | 氣保焊、氬弧焊等 | 氣保焊、氬弧焊、脈沖焊等 |
| 材料 | 鋁合金 | |
| 調焦 | 手動調焦 | |
| 抗干擾 | 支持更換保護鏡片 | |
