系統簡介
創想智控機器人焊縫跟蹤系統CXZK-S-RBT-I由機器人焊縫跟蹤器CXZK-JXB130S、機器人控制盒、機器人專用轉接件等組成，采用數字化和集成一體化結構設計。
系統通過激光視覺傳感技術在線實時檢測并跟蹤多種焊縫，實現機器人與控制系統之間的實時通訊，支持機器人焊縫跟蹤、焊縫尋位等功能，實現焊接過程自動化與智能化。
相比其他型號機器人焊縫跟蹤系統，CXZK-S-RBT-I系統具有檢測精度高、焊縫檢測能力強、適用于累計偏差較小工況等優勢，可滿足高精度機器人焊接應用需求。
機器人兼容性
系統支持適配國內外40多種主流機器人品牌，滿足不同機器人焊接自動化應用需求。
國產機器人品牌：
? 新松 ? 埃夫特 ? 埃斯頓 ? 廣數等
國外機器人品牌：
? 安川 Yaskawa ? 庫卡 KUKA ? 發那科 FANUC ? ABB等
支持焊接工藝
? MAG焊
? 埋弧焊
? 氬弧焊
? 二保焊
? 鋁焊
? 攪拌摩擦焊
? 激光焊
系統核心優勢
? 高精度檢測：采用高性能激光視覺檢測技術，提升焊縫位置檢測精度，適用于對焊接一致性要求較高的應用場景。
? 非接觸檢測：采用非接觸式檢測方式，無機械磨損，提高系統可靠性。
? 實時焊縫跟蹤：在線檢測焊縫位置變化，引導機器人自動調整焊接軌跡。
? 提升焊接質量：確保焊槍保持理想位置，提高焊縫成型質量和穩定性。
? 誤差補償：補償生產、設備和操作過程中的位置偏差。
? 提高生產效率：減少人工調整，提高機器人自動化焊接效率。
? 穩定焊接：實現一致、可重復的焊接效果。
? 減少編程工作：針對復雜焊件，可減少機器人重復示教工作。
功能特點
? 焊縫寬度自適應：自動識別焊縫寬度變化，提高不同焊縫形式下的檢測穩定性。
? 焊縫實時跟蹤：實時獲取焊縫位置數據，動態調整機器人焊接路徑。
? 焊接軌跡實時自動預測：根據焊縫變化趨勢優化機器人運動軌跡，提高跟蹤響應能力。
? 抗弧光和熔滴飛濺：適應復雜焊接環境，提高傳感器工作穩定性。
? 抗高頻干擾：有效降低氬弧焊、等離子焊等設備高頻脈沖干擾影響。
? 機器人協同跟蹤：實現焊縫跟蹤系統與機器人控制系統協同工作。
適用場景
CXZK-S-RBT-I機器人焊縫跟蹤系統適用于對焊縫檢測精度要求較高、工件累計偏差較小的自動化焊接場景，可廣泛應用于汽車零部件、精密結構件、機械制造、金屬加工等行業。
通過激光視覺檢測、實時跟蹤和機器人協同控制，系統幫助企業提升機器人焊接穩定性，實現高質量、高效率的智能化焊接生產。

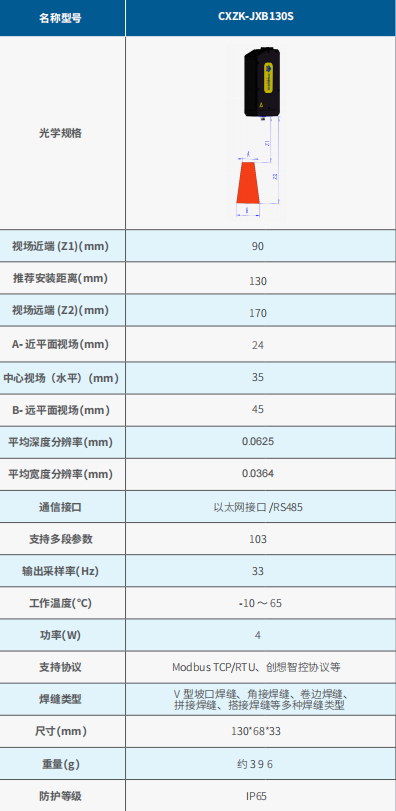

產品參數
| 名稱型號 | CXZK-JXB130S | ||
| 視場近端（Z1） | 90 mm | ||
| 推薦安裝距離 | 130 mm | ||
| 視場遠端（Z2） | 170 mm | ||
| A-近平面視場 | 24 mm | ||
| 中心視場（水平） | 35 mm | ||
| B-遠平面視場 | 45 mm | ||
| 平均深度分辨率 | 0.0625 mm | ||
| 平均寬度分辨率 | 0.0364 mm | ||
| 通信接口 | 以太網接口 | ||
| 支持多段參數 | 103 | ||
| 輸出采樣率 | 33 Hz | ||
| 工作溫度 | -10 ~ +65 ℃ | ||
| 功率 | 4 W | ||
| 支持協議 | Modbus TCP、創想智控協議等 | ||
| 焊縫類型 | V型坡口焊縫、角接焊縫、卷邊焊縫、拼接焊縫、搭接焊縫等多種焊縫類型 | ||

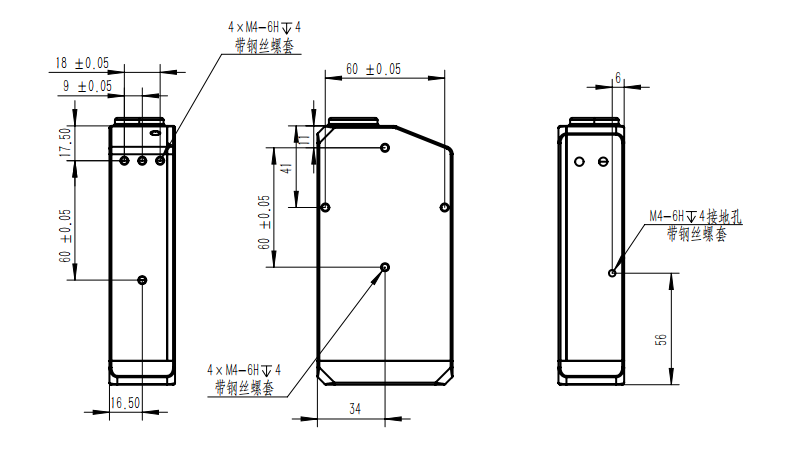

| 尺寸（L/W/H） | 130 × 68 × 33 mm | ||
| 重量 | 約 396 g | ||
| 防護等級 | IP65 | ||
| 激光安全等級 | Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1） | ||
