產品簡介
北京創想智控科技有限公司自主研發的激光輪廓測量傳感器，是一款基于激光三角測量原理開發的高精度線式測量設備。傳感器通過點線切換功能，可將線式激光輪廓傳感器切換為點式激光位移傳感器使用，滿足不同工業檢測需求。
產品采用柱面物鏡將激光光束擴展為線狀，激光照射至目標物體表面后產生漫反射，反射光通過CMOS傳感器成像，通過分析激光位置及形狀變化，實現對物體位移、輪廓及尺寸信息的精準測量。

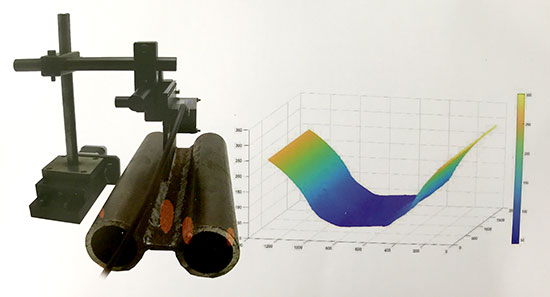

激光輪廓測量傳感器支持2D與3D檢測模式，可實現高度、高度差、寬度、位置、形狀、截面、翹曲、平面度、角度、半徑、厚度等參數測量。
2D測量：可檢測高度、高度差、寬度、位置、形狀、截面、翹曲、平坦度、角度、半徑、外殼厚度等參數。

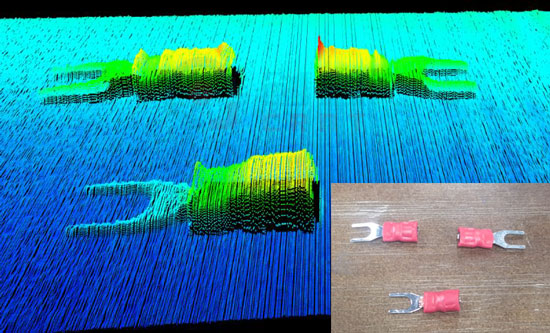

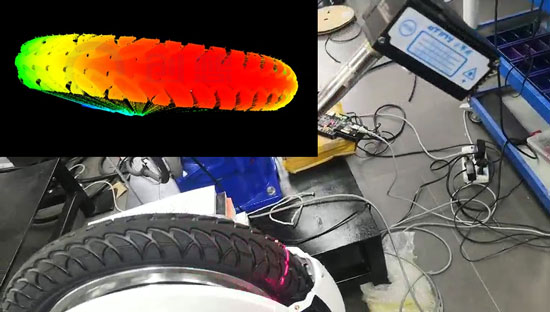

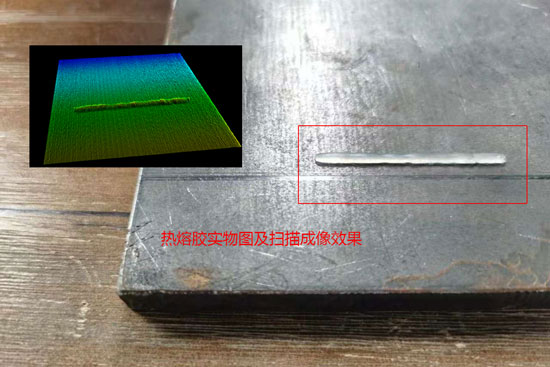

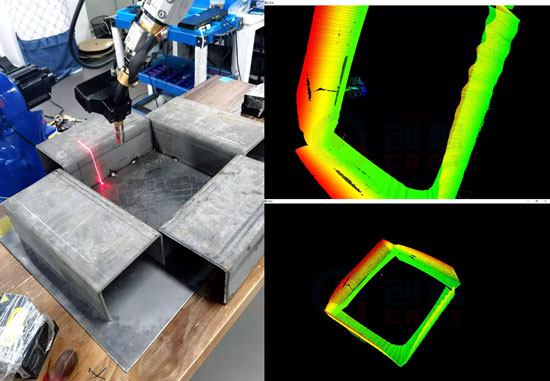

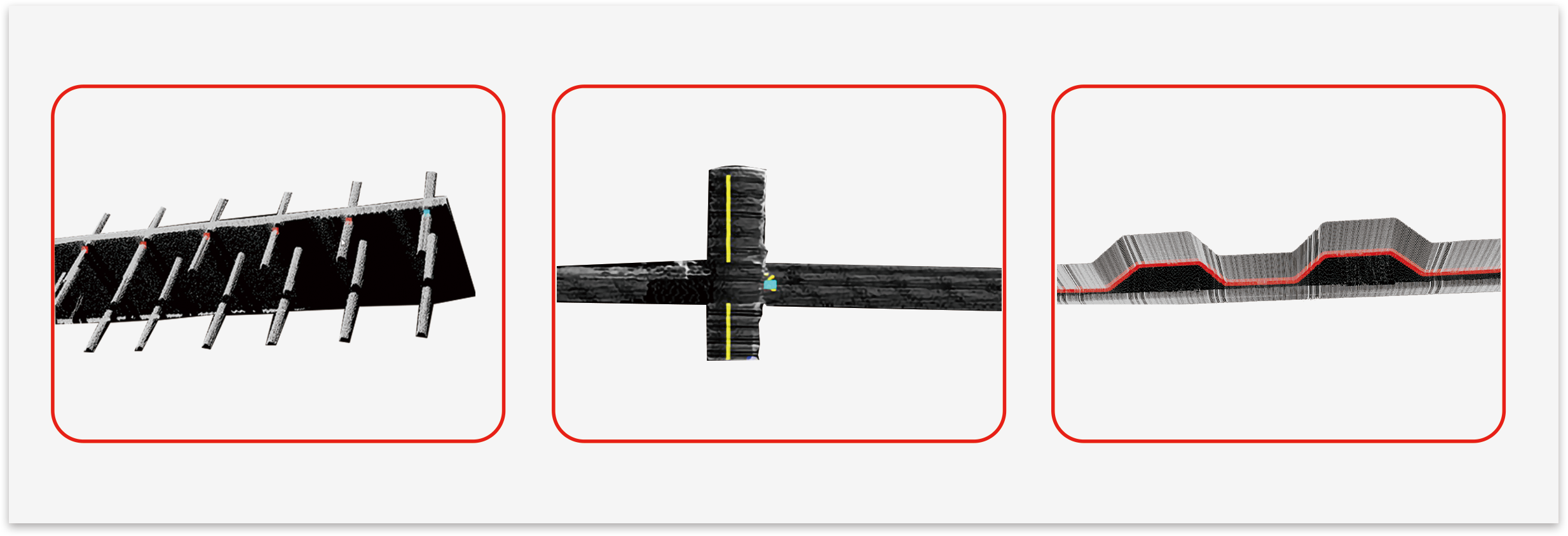

3D測量：可用于焊錫橋檢測、體積檢測、激光拼焊板焊接形狀檢測、木材直徑測量等三維檢測應用。

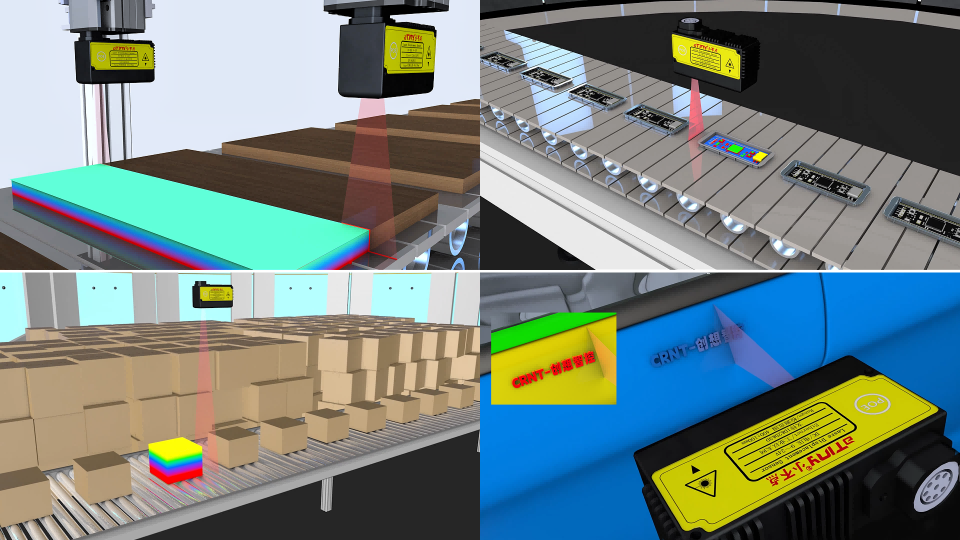

目前產品已廣泛應用于高校及科研機構、汽車制造、機械加工、航空航天、軍事裝備、冶金材料等行業的精密測量與質量檢測。

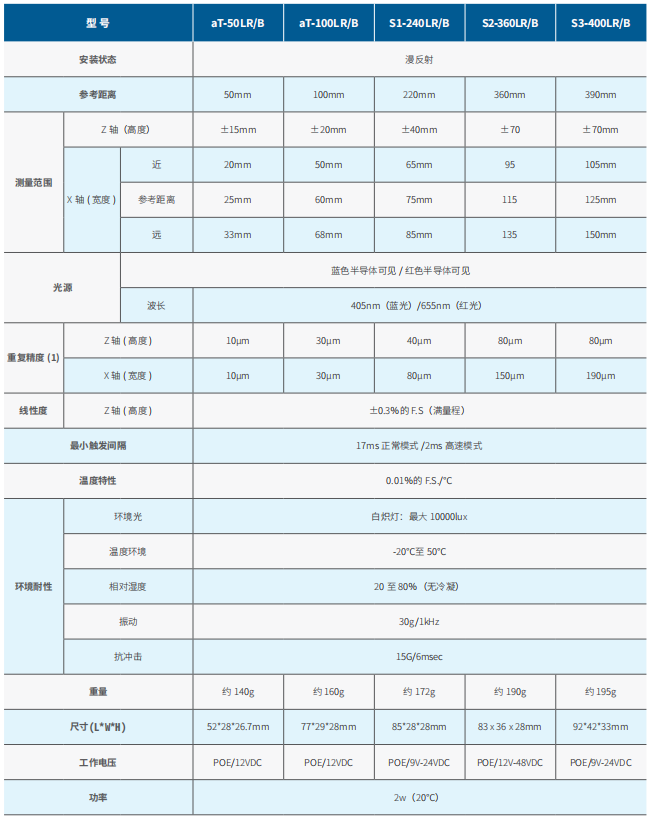

產品參數
* 產品會有升級更新，最新參數請參考最新版規格書
| 參數名稱 | CXZK-aT-50LR/B | CXZK-aT-100LR/B | CXZK-aT-S1LR | CXZK-aT-S3LR |
|---|---|---|---|---|
| 安裝狀態 | 漫反射 | |||
| 參考距離 | 50 | 100 | 220 | 390 |
| Z軸測量范圍（高度）（mm） | ±15 | ±20 | ±40 | ±70 |
| X軸測量范圍（寬度）（mm） | 20—33 | 50-68 | 65-75 | 105-150 |
| X軸推薦測量距離 | 25 | 60 | 75 | 125 |
| 光源 | 藍色半導體可見 / 紅色半導體可見 | |||
| 重復精度（Z軸）（高度）（μm） | 10um | 30um | 50um | 80um |
| 重復精度（X軸）（寬度）（μm） | 10um | 30um | 100um | 190um |
| 線性度（Z軸）（高度） | ±0.3%的F.S（滿量程） | |||
| 最小觸發間隔 | 17ms正常模式 / 2ms高速模式 | |||
| 溫度特性 | 0.01%的F.S./℃ | |||
| 環境光 | 白熾燈：最大10000lux | |||
| 溫度（℃） | -20 ~ +60 | |||
| 振動 | 30g / 1kHz | |||
| 抗沖擊 | 15G / 6msec | |||
| 相對濕度 | 20至80%（無冷凝） | |||
| 尺寸（L/W/H）（mm） | 52 × 28 × 26.7 | 77 × 29 × 28 | 85 × 28 × 28 | 92 × 42 × 33 |
| 重量 | 約140 | 約160 | 約172 | 約195 |
| 工作電壓（POE）（V） | 12-24 | |||
| 功率（W） | 2（20℃） | |||
| * 以上參數是在實驗室情況下測量達到的結果 | ||||
