系統簡介
創想智控機器人焊縫跟蹤A4N系統由機器人焊縫跟蹤器CXZK-RBTA4N、機器人控制盒、機器人專用轉接件等組成，采用數字化和集成一體化結構設計，實現機器人與控制系統實時通訊，在線實時檢測并跟蹤多種焊縫，實現機器人焊縫跟蹤、焊縫尋位等功能，助力焊接生產向自動化與智能化升級。
機器人焊縫跟蹤A4N系統針對機器人焊接應用中的通信可靠性及系統集成需求進行了優化設計，增強了對RS485通信接口的保護措施，提升系統在工業焊接環境中的穩定性。
在外觀及安裝結構方面，系統將航插接口位置優化至靠近機器人一側，與機器人進行集成安裝時更加緊湊、美觀，有利于焊縫跟蹤系統與機器人整體集成。
機器人兼容性
系統支持適配國內外40多種主流機器人品牌，可滿足不同機器人焊接自動化應用需求。
國產機器人品牌：新松、埃夫特、時代、廣數等。
國外機器人品牌：安川、庫卡、發那科、ABB等。
支持焊接工藝
系統可適配多種主流焊接工藝，包括MAG焊、埋弧焊、氬弧焊、二保焊、鋁焊、攪拌摩擦焊、激光焊等，滿足不同材料及焊接場景的自動化應用需求。
機器人焊縫跟蹤系統產品特點
? 數字化和集成一體化結構設計。
? 在線實時檢測并跟蹤多種焊縫，實現焊接自動化與智能化。
? 實現機器人與控制系統之間的實時通訊。
? 支持機器人焊縫跟蹤、焊縫尋位等功能。
? 增強RS485通信接口保護，提高系統通信穩定性。
? 航插接口位置優化，便于與機器人進行緊湊集成安裝。

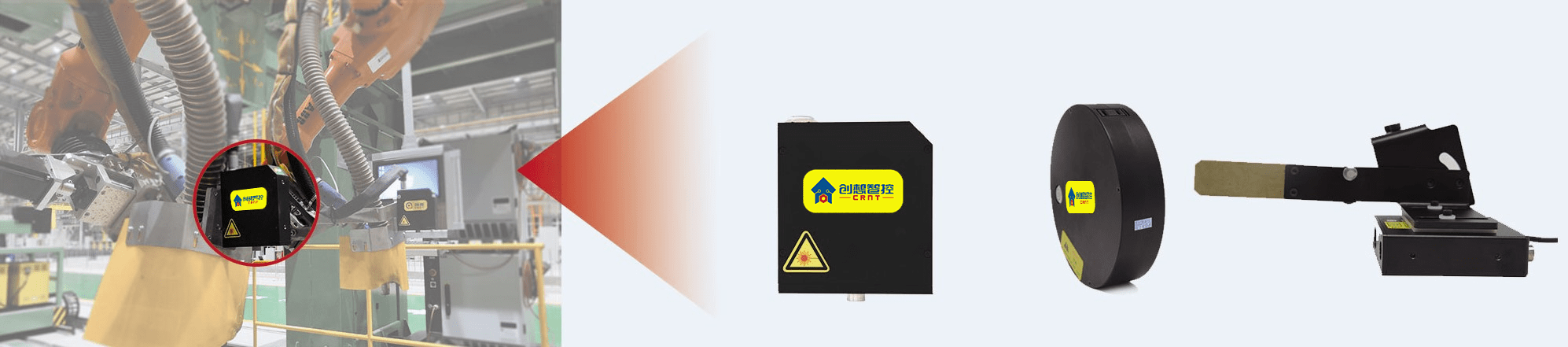

機器人焊縫跟蹤系統構成
硬件組成：
? 機器人焊縫跟蹤器
? 機器人控制盒
? 機器人專用轉接件
軟件組成：
? 焊縫跟蹤器上位機調試軟件
產品參數
| 產品名稱型號 | CXZK-RBTA4N |
| 視場范圍（Z1–Z2） | 120 – 400 mm |
| 推薦安裝距離 | 180 mm |
| X軸視場范圍（A–C） | 34 – 72 mm |
| 中心安裝距離視場 | 46 mm |
| 平均深度分辨率 | 0.1953 mm |
| 平均寬度分辨率 | 0.0417 mm |
| 尺寸（L/W/H） | 68 × 30 × 129.5 mm |
| 重量 | 約 327 g |
| 功率 | 4 W |
| 工作溫度 | -20 ~ +60 ℃ |
| 支持焊縫類型 | V型坡口、角接、卷邊、拼接、搭接等多種焊縫類型 |
| 輸出采樣率 | 33 Hz |
| 通信接口 | 以太網接口 |
| 支持協議 | Modbus TCP、創想智控協議等 |
| 支持多段參數 | 103 |
| 防護等級 | IP65 |
| 激光安全等級 | Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1） |
