視覺焊縫跟蹤器 CXZK-G6-350
一、產品介紹
本產品將視覺檢測與熔池監控功能集成于一體，同時兼具視覺相機和熔池相機的技術優勢，既可以實時觀察焊接熔池狀態，也可以實現焊縫檢測與跟蹤，滿足現代自動化焊接過程中對焊接質量監控和智能化控制的需求。
熔池部分：
生產焊接過程中，為保證焊縫成形的一致性，需要操作者定期觀察焊接區域、焊絲熔化位置以及熔池狀態變化，并及時調整焊接參數。由于焊接環境通常伴隨煙塵、強電弧光輻射以及飛濺等因素，長期人工觀察容易產生視覺疲勞、判斷誤差以及監控不到位等問題，不僅影響焊接生產效率，也會影響焊接質量。

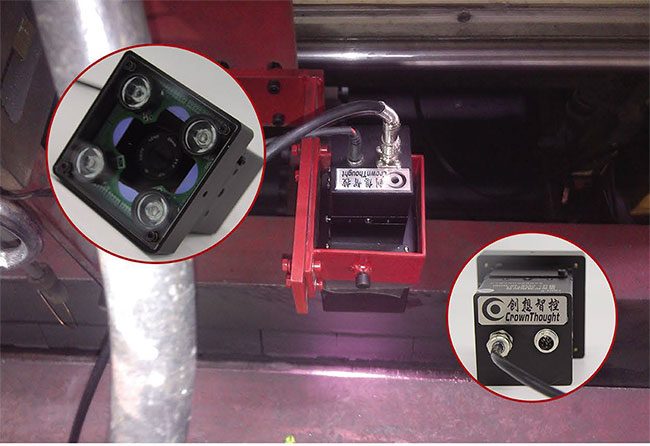

CXZK-G6-350是創想智控自主研發的視覺熔池檢測系統，可準確觀察焊接過程中的焊絲位置、熔池熔化狀態。通過高清遠程監控，可實時查看電弧、焊絲（鎢極）、熔池、焊縫、母材以及熔池夾渣、氣泡等狀態，實現焊接過程可視化，幫助用戶及時調整焊接參數，提高焊接質量和生產效率。
視覺熔池監控系統能夠有效解決自動化焊接設備運行過程中的觀察難、監控難問題，提高焊接系統可靠性。產品兼容性高，可適用于各種自動化焊接設備，改善焊接作業環境，減少人工依賴，提高產品一致性。
視覺部分：

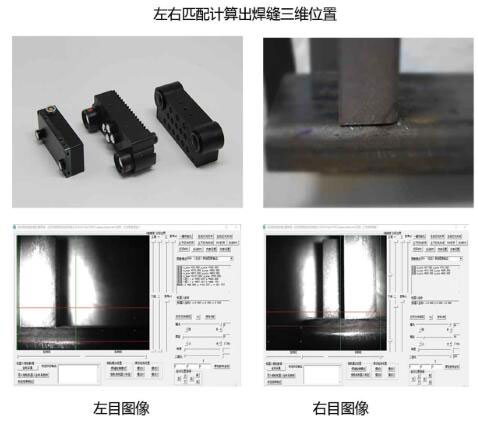

CXZK-G6-350能夠在焊接過程中實時檢測和跟蹤焊縫位置，確保焊接質量和一致性。憑借高集成度、強抗干擾能力以及廣泛的應用適應性，可滿足現代機器人焊接及自動化焊接系統的智能檢測需求。
二、構成及原理
CXZK-G6-350視覺熔池檢測相機由高分辨率傳感器、高性能處理芯片、高清鏡頭以及紅外光源組成，通過復雜算法實現高動態工業視覺熔池檢測。
設備可遠程高清捕捉焊接過程，實時獲取焊接區域圖像信息，并通過智能算法完成焊縫識別與熔池狀態監控。產品整體外殼采用鋁合金加工制造，具有重量輕、散熱快、結構堅固耐用、尺寸小等特點，方便集成于機器人焊接系統及自動化焊接設備中。
三、適用領域
√ 支持標準網口Modbus TCP通訊協議
√ 適用于直縫、環縫、焊接小車、龍門架、十字架等各類焊接專機
√ 可與多種機器人通訊，解決工件水平方向偏差問題
√ 可進行微米級拼接直縫、環縫跟蹤
四、產品特點
√ 支持焊縫實時檢測與跟蹤，提高焊接穩定性；
√ 抗電弧、抗干擾能力強，適應復雜焊接環境；
√ 高集成度設計，方便集成機器人及自動化設備；
√ 鋁合金外殼，重量輕、散熱性能好；
五、產品參數
| 參數名稱 | 參數值 |
|---|---|
| 名稱型號 | CXZK-G6-350 |
| 分辨率 | 1280 × 960 |
| 外殼 | 鋁合金 |
| 幀頻 (Hz) | 30 — 50 |
| 供電電壓 (V) | DC 12 — 24 |
| 安裝距離 (mm) | 200 — 500 |
| 最大功率 (W) | 4 |
| 通信接口 | 以太網接口 |
| 調焦 | 遠程電動調焦 |
| 尺寸 (L×W×H) | 129 × 29.5 × 65 mm |
| 起弧及自動錄制 | 支持 |
| 重量 | 約 325 g |
| 支持焊縫類型 | TIG、MIG、MAG、激光焊、等離子焊、釬焊等 |
| 亮點 | 焊縫實時跟蹤 |
| * 以上參數是在實驗室情況下測量達到的結果 | |
