激光視覺一體化焊縫跟蹤器
一、產品介紹
傳統激光焊縫跟蹤相機能夠檢測焊縫左右及高低偏差，并輸出精準的位置數據，但對于部分極小間隙拼接焊縫，由于激光掃描范圍和成像特點限制，難以實現穩定檢測。而視覺焊接相機具備細小焊縫識別能力，可以檢測窄間隙拼接焊縫，但無法直接輸出高度信息。
針對薄板拼接焊縫、微小間隙焊接等應用場景，創想智控自主研發激光視覺一體化焊縫跟蹤器，將激光檢測與視覺檢測技術優勢相結合，在檢測細小焊縫的同時輸出高度信息，實現焊縫左右方向與高低方向的精準跟蹤，解決傳統焊縫跟蹤設備無法兼顧細小焊縫識別和高度檢測的問題。
激光視覺一體化焊縫跟蹤器集成激光檢測、視覺成像以及智能算法，可實時獲取焊縫位置、形狀及高度變化信息，引導焊槍自動糾偏，提高自動化焊接過程的穩定性和焊縫質量。
二、構成及原理
激光視覺一體化焊縫跟蹤器由激光器、光學傳感器和中央處理器構成，采用光學傳播與成像原理，對激光掃描區域內各點位置信息進行采集，并通過智能算法完成焊縫特征分析，實現焊縫在線實時檢測與跟蹤。
通過融合激光測量與視覺識別技術，可同時獲取焊縫二維位置變化及高度信息，實現對細小拼接焊縫、薄板焊縫等復雜應用場景的精準檢測。
三、解決問題
√ 一鍵解決焊縫檢測范圍、檢測能力以及焊接過程中的常見問題；
√ 實現實時糾正焊縫偏差，智能實時跟蹤，精確引導焊槍自動焊接；
√ 有效解決焊縫偏差導致的焊接質量問題，確保焊縫成形穩定；
√ 解決細小焊縫二維跟蹤焊接問題；
√ 同時輸出焊縫左右位置及高度信息，提高焊接自動化水平。
四、適用范圍
√ 支持標準網口通訊協議；
√ 通過與焊機、文本屏、PLC或工控機進行通訊，實現自動化控制；
√ 適用于直縫焊機、環縫焊機、焊接小車、龍門架、十字架焊接機等各類焊接專機；
√ 可與多種機器人進行通訊，解決工件夾裝偏差、組對偏差以及焊接過程中的熱變形問題；
五、產品特點
√ 使焊槍始終處于理想位置，確保焊道連續，無急轉彎；
√ 減少人工干預，降低勞動成本，提高生產效率；
√ 可檢測小縫隙拼接焊縫，同時輸出高度信息；
√ 集成度高，采用相機與光源一體化設計；
√ 配備玻璃保護片更換結構，現場維護更加方便；
√ 相機光源與激光器采用紅外光源，減少強光對人眼影響；
√ 兼容激光相機、視覺相機及激光視覺一體化模式，可根據應用需求靈活使用；
√ 補償生產、設備及操作過程中的各種誤差；
√ 針對復雜工件減少機器人示教編程工作量；
√ 實現一致、穩定、可重復的焊接效果。

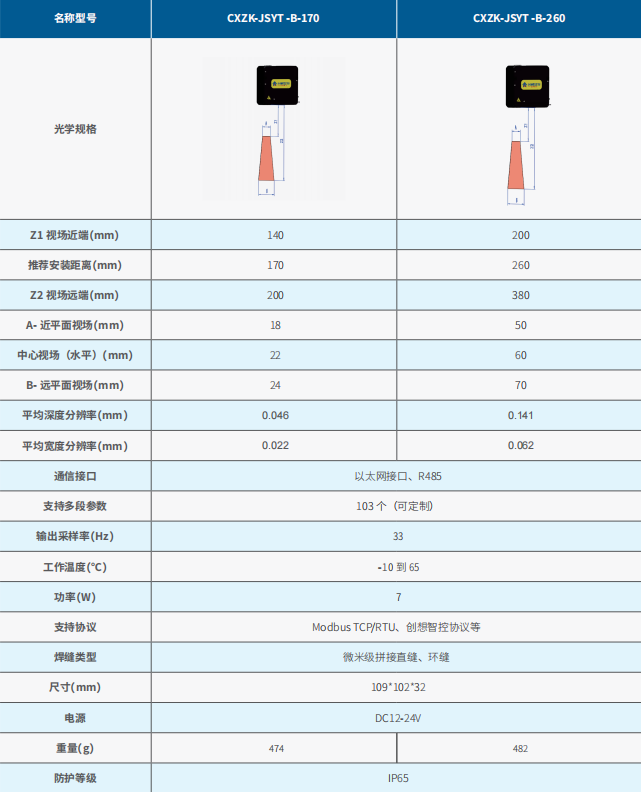

六、產品參數

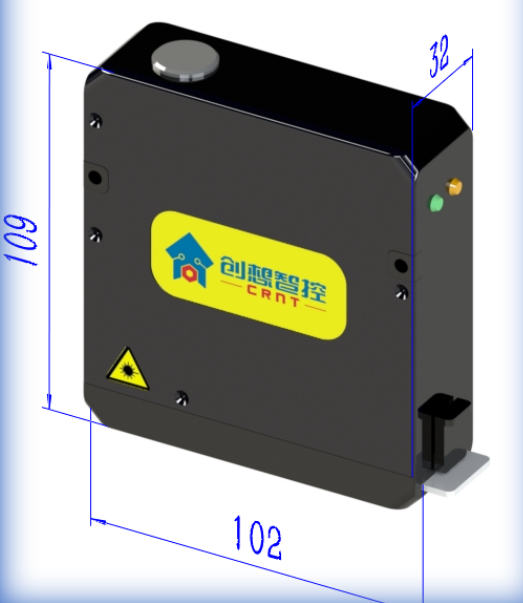

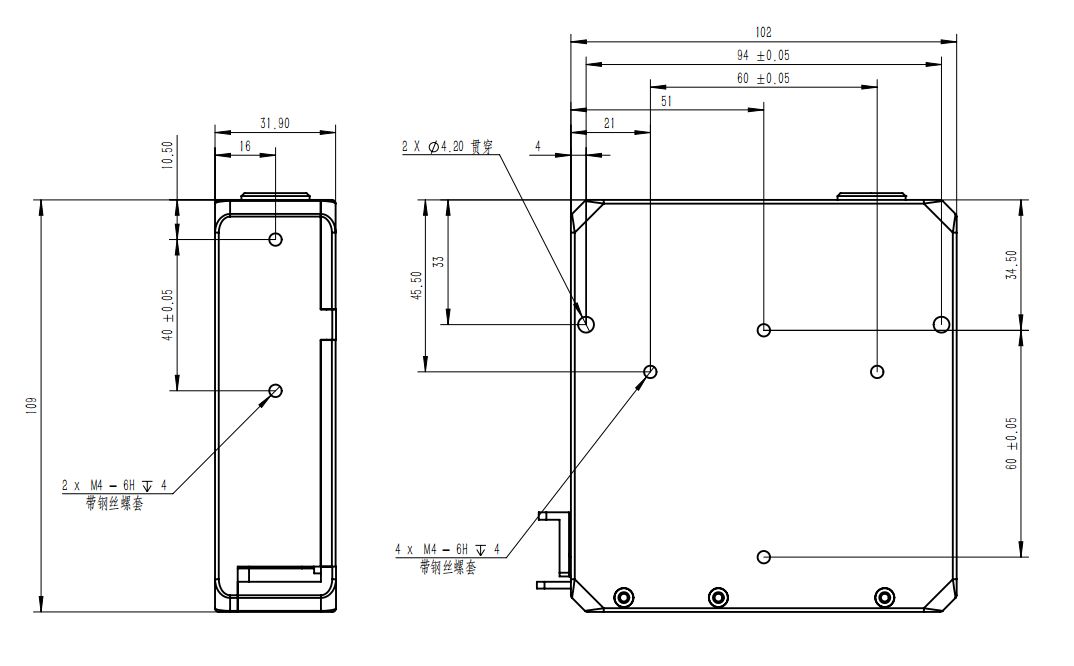

| 參數名稱 | CXZK-JSYT-170KH | CXZK-JSYT-260KH | CXZK-JSYTA5-260KH |
| 視場范圍（Z1–Z2） | 140 – 230 mm | 180 – 450 mm | 190 – 390 mm |
| 推薦安裝距離 | 170 mm | 260 mm | 260 mm |
| X軸視場范圍（A–B–C） | 18 – 30 mm | 25 – 60 mm | 30 – 50 mm |
| 中心安裝距離視場 | 22 mm | 35 mm | 40 mm |
| 平均深度分辨率 | 0.0801 mm | 0.2188 mm | 0.15625 mm |
| 平均寬度分辨率 | 0.0229 mm | 0.0365 mm | 0.0417 mm |
| 尺寸（L/W/H） | 103 × 32 × 111 mm | 103 × 32 × 111 mm | 117 × 40 × 86 mm |
| 重量 | 約 515 g | 約 515 g | 約 450 g |
| 通信接口 | 以太網接口 | ||
| 工作溫度 | -20 ~ +60 ℃ | ||
| 輸出采樣率 | 33 Hz | ||
| 功率 | 4 W | ||
| 支持多段參數 | 103 | ||
| 供電電壓 | DC 12 V | ||

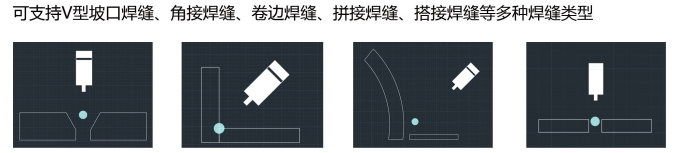

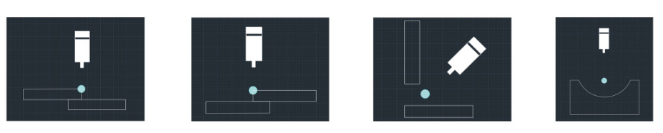

| 支持焊縫類型 | V型坡口焊縫、角接焊縫、卷邊焊縫、拼接焊縫、搭接焊縫等多種焊縫類型 | ||
| 支持協議 | Modbus TCP、創想智控協議等 | ||
| 防護等級 | IP65 | ||
| 激光安全等級 | Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1） | ||
