系統簡介
激光相機可以檢測焊縫高低差和左右偏差，視覺相機則具備檢測極小間隙拼接焊縫的優勢，兩種相機在實際焊接應用中各有特點。
針對部分現場焊縫間隙較小，傳統激光相機無法檢測，同時又需要高度信息的問題，創想智控激光視覺一體化相機融合激光檢測與視覺識別技術優勢，在檢測細小焊縫的同時輸出高度信息，實現薄板拼接焊縫的精準跟蹤焊接。
激光視覺一體化相機可同時跟蹤焊縫左右方向和高度方向偏差，有效解決小間隙拼接焊縫自動化焊接難題。
構成及原理
激光視覺一體化相機由激光器、光學傳感器和中央處理器組成，采用光學傳播與成像原理，獲取激光掃描區域內各點位置信息，通過先進算法對焊縫特征進行分析，實現常見焊縫的在線實時檢測與跟蹤。
解決問題
? 一鍵解決檢測范圍、檢測能力以及焊接過程中的常見問題。
? 實現焊縫偏差實時糾正，智能跟蹤焊縫位置，精準引導焊槍自動焊接。
? 有效解決焊縫偏移造成的焊接缺陷，確保焊縫成型質量。
? 解決細小焊縫二維跟蹤焊接問題，實現小間隙拼接焊縫自動化焊接。
適用范圍
? 支持標準的modbus TCP通訊協議。
? 通過預留IO接口與焊機、文本屏、PLC或工控機等設備進行通訊，實現自動化控制。
? 適用于直縫焊機、環縫焊機、焊接小車、龍門架、十字架焊接機等各類焊接專機。
? 可與多種工業機器人進行通訊，解決工件夾裝偏差、組對偏差以及焊接過程中的熱變形問題。
產品特點
? 檢測細小焊縫拼接縫，同時輸出高度信息，實現左右及高低方向雙向跟蹤。
? 使焊槍始終保持理想位置，確保焊道連續穩定，無急轉彎。
? 降低人工成本，提高焊接生產效率。
? 集成度高，采用相機與光源一體化設計。
? 配備可更換玻璃保護片結構，方便現場快速維護。
? 相機光源和激光器采用紅外光源設計，減少?gòu)?qiáng)光對人眼刺激。
? 兼容激光相機、視覺相機以及激光視覺一體化相機，可根據應用需求靈活使用。
? 自動補償生產誤差、設備誤差以及操作誤差。
? 針對復雜工件，減少機器人編程及示教工作。
? 實現穩定、一致且可重復的焊接效果。
產品參數

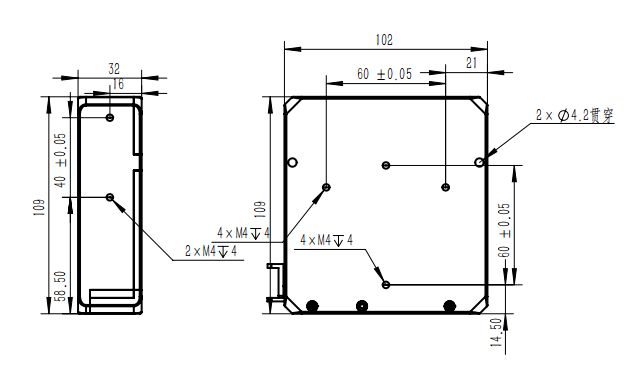

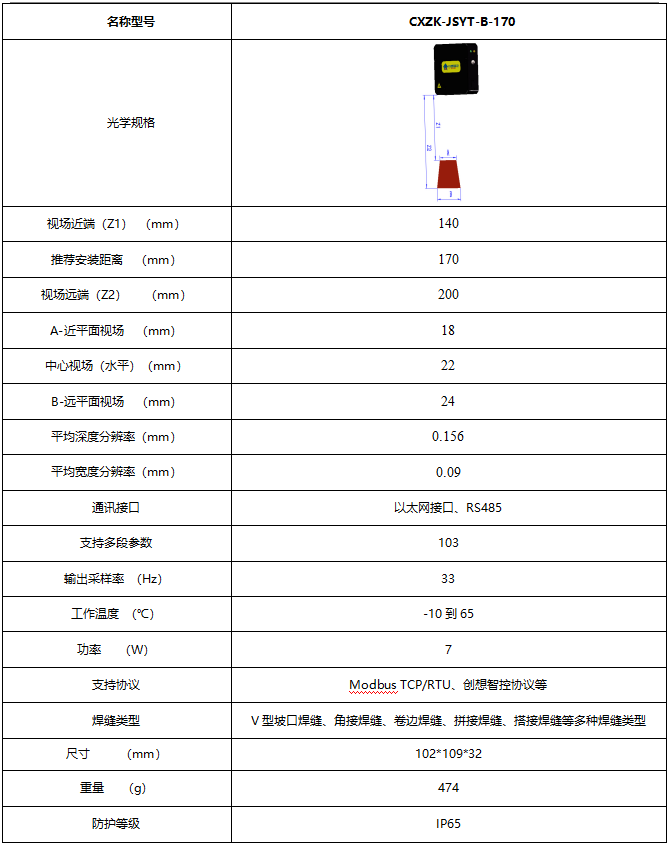

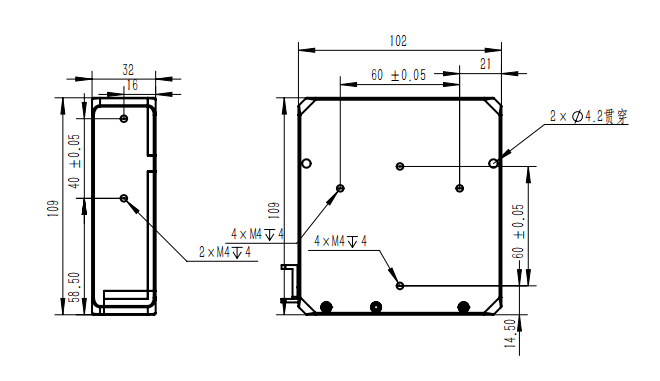

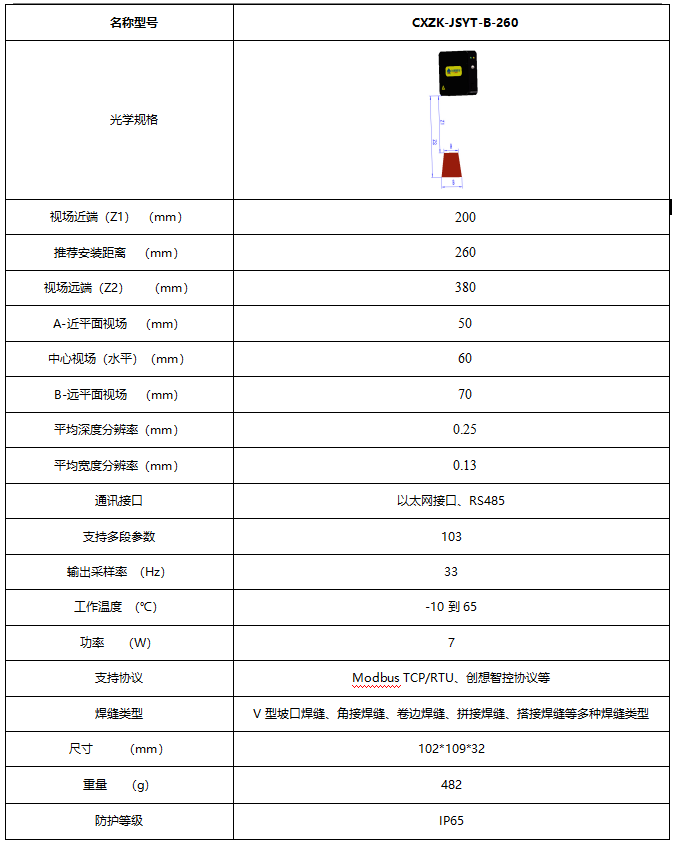

| 參數名稱 | CXZK-JSYT-170KH | CXZK-JSYT-260KH | CXZK-JSYTA5-260KH |
| 視場范圍（Z1–Z2） | 140 – 230 mm | 180 – 450 mm | 190 – 390 mm |
| 推薦安裝距離 | 170 mm | 260 mm | 260 mm |
| X軸視場范圍（A–B–C） | 18 – 30 mm | 25 – 60 mm | 30 – 50 mm |
| 中心安裝距離視場 | 22 mm | 35 mm | 40 mm |
| 平均深度分辨率 | 0.0801 mm | 0.2188 mm | 0.15625 mm |
| 平均寬度分辨率 | 0.0229 mm | 0.0365 mm | 0.0417 mm |
| 尺寸（L/W/H） | 103 × 32 × 111 mm | 103 × 32 × 111 mm | 117 × 40 × 86 mm |
| 重量 | 約 515 g | 約 515 g | 約 450 g |
| 通信接口 | 以太網接口 | ||
| 工作溫度 | -20 ~ +60 ℃ | ||
| 輸出采樣率 | 33 Hz | ||
| 功率 | 4 W | ||
| 支持多段參數 | 103 | ||
| 供電電壓 | DC 12 V | ||

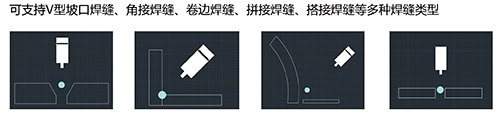

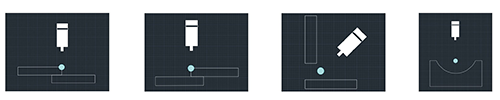

| 支持焊縫類型 | V型坡口焊縫、角接焊縫、卷邊焊縫、拼接焊縫、搭接焊縫等多種焊縫類型 | ||
| 支持協議 | Modbus TCP、創想智控協議等 | ||
| 防護等級 | IP65 | ||
| 激光安全等級 | Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1） | ||
