油箱外環縫焊縫跟蹤系統
系統簡介
油箱外環縫焊縫跟蹤系統采用創想智控自主研發生產的激光焊縫跟蹤器，對焊縫位置進行實時檢測，并對采集數據進行高速處理，輸出實際焊縫位置信息。
系統通過PLC計算獲得焊縫偏差數據，并驅動二維電動模組帶動焊槍進行實時糾偏，實現焊接過程中的自動跟蹤控制。
本系統作為獨立閉環控制系統運行，同時預留與原自動化設備的通訊接口，方便用戶對現有焊接設備進行升級改造，實現油箱環縫焊接自動化，提高生產效率和焊接質量。

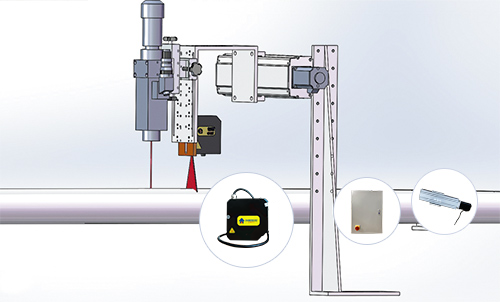

創想智控油箱自動焊縫跟蹤系統主要由焊縫跟蹤器、執行滑臺、電控系統三部分組成。
激光焊縫跟蹤器檢測到焊縫偏差數據后，實時反饋至控制系統，控制系統驅動二維電動滑臺移動，使焊槍根據實際焊縫位置進行動態糾偏。系統安裝簡單、維護方便，具有穩定性高、響應速度快等特點。
系統優點
? 非接觸式跟蹤：采用激光視覺跟蹤技術，有效解決工件焊縫偏差問題，不存在機械接觸磨損及機械故障風險。
? 獨特“五抗”技術：創想智控焊縫跟蹤器具備抗弧光、抗煙塵、抗飛濺、抗焊點、抗電磁干擾能力，適應復雜焊接環境。
? 自主研發技術：系統硬件及軟件均由創想智控自主研發，擁有完整自主知識產權。
? 豐富應用經驗：廣泛應用于熱水器內膽、LNG氣瓶內外膽、空壓機儲氣罐、煤氣罐等壓力容器焊接自動跟蹤。
? 實現全自動焊接：通過對現有設備進行自動化改造，實現無人值守焊接，降低人工成本。
功能原理

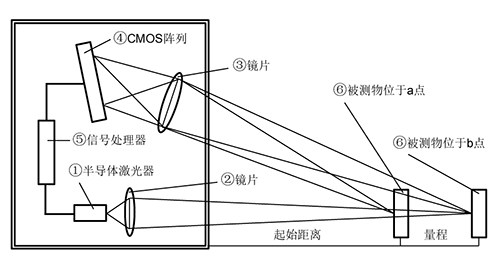

傳感器工作基于光學三角測量原理。
半導體激光器發出的激光經過透鏡形成XZ平面光幕，并在被測工件表面形成輪廓線。光學鏡片采集工件反射光，并將其投射至二維CMOS陣列，形成目標物體剖面圖像。

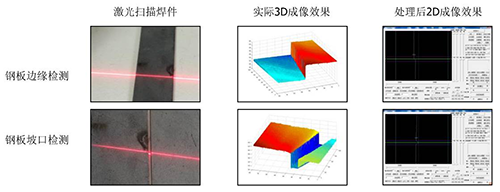

信號處理器對采集數據進行分析處理，獲得被測物體二維輪廓信息。其中，X軸用于測量輪廓寬度，Z軸用于測量高度變化。當增加垂直于XZ平面的運動Y軸后，可進一步獲取工件表面的三維輪廓信息。
解決問題
? 解決焊縫檢測范圍、檢測能力以及焊接過程中的常見問題。
? 實現焊縫偏差實時糾正，智能跟蹤焊縫位置，精準引導焊槍自動焊接。
? 有效解決焊縫偏差造成的焊接缺陷，確保焊縫成型質量。
適用范圍
系統通過預留IO接口，可與焊機、文本屏、PLC或工控機等設備進行通訊，實現設備之間的數據交互和自動化控制。

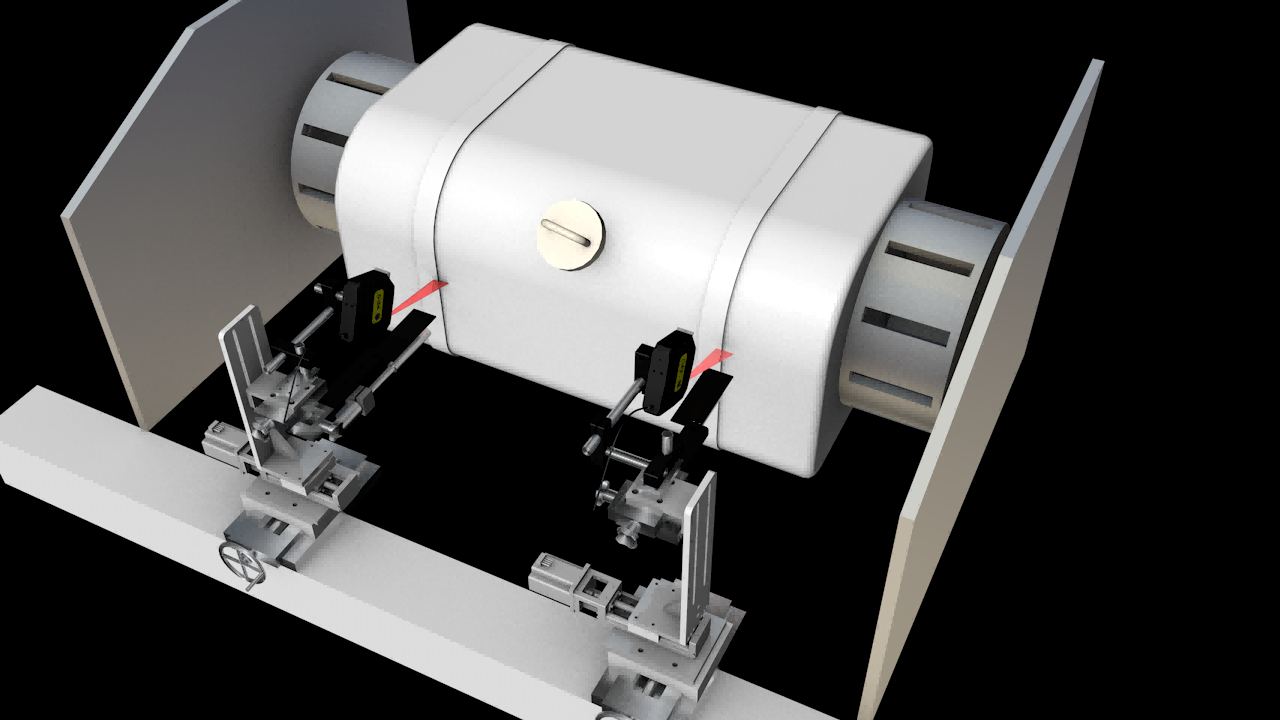

適用于油箱、壓力容器、儲罐、氣瓶等環縫自動焊接設備升級改造。
產品特點
? 確保焊接過程安全，提高焊縫成型質量。
? 降低焊接過程中的熱負荷影響。
? 提高焊接生產效率。
? 使焊槍始終保持理想焊接位置。
? 補償生產、設備及操作過程中的位置公差。
? 針對復雜工件，減少設備調試及編程工作。
? 實現一致、穩定、可重復的焊接效果。

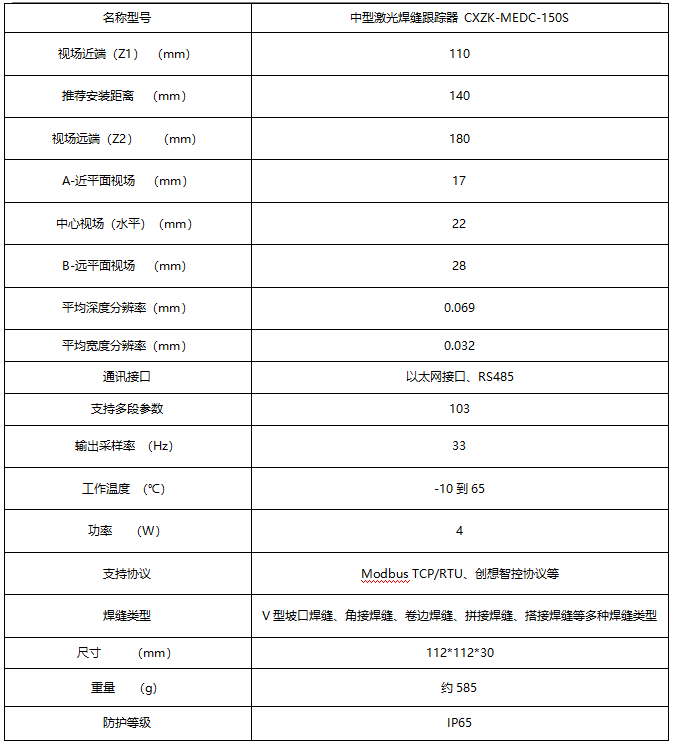

產品參數

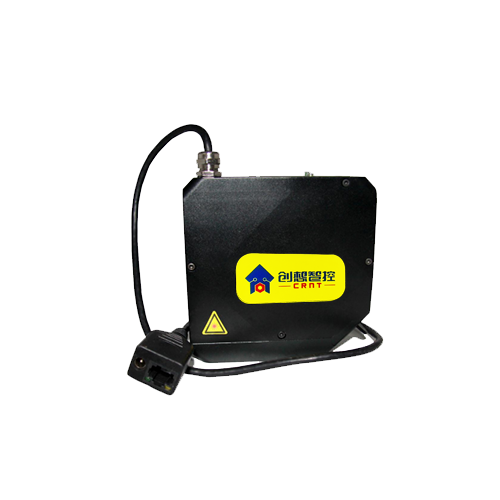

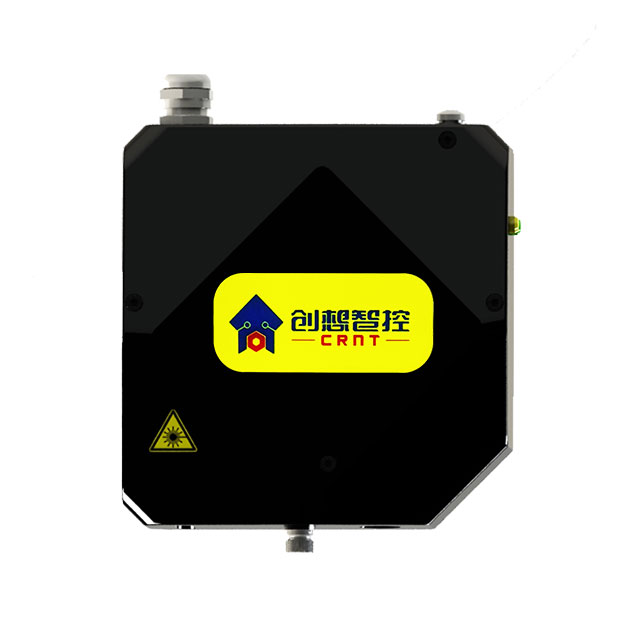

| 名稱型號 | CXZK-MEDC-150S | ||
| 視場范圍（Z1–Z2） | 110 – 180 mm | ||
| 推薦安裝距離 | 140 mm | ||
| X軸視場范圍（A–C） | 17 – 28 mm | ||
| 中心安裝距離視場 | 22 mm | ||
| 平均深度分辨率 | 0.069 mm | ||
| 平均寬度分辨率 | 0.023 mm | ||
| 通信接口 | 以太網口/串口 | ||

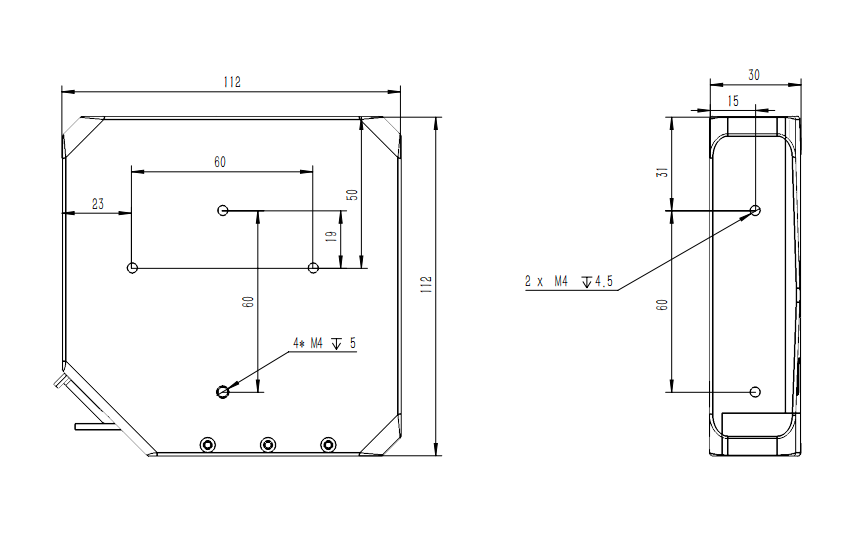

| 尺寸（L/W/H） | 108 × 30 × 112 mm | ||
| 工作溫度 | -20 ~ +60 ℃ | ||
| 重量 | 約 540 g | ||
| 輸出采樣率 | 33 Hz | ||
| 功率 | 4 W | ||
| 支持焊縫類型 | V型坡口焊縫、角接焊縫、卷邊焊縫、拼接焊縫、搭接焊縫等多種焊縫類型 | ||
| 支持多段參數 | 103 | ||
| 支持協議 | Modbus TCP/RTU、創想智控協議等 | ||
| 防護等級 | IP65 | ||
| 激光安全等級 | Class II（符合 IEC60825-1、FDA (CDRH) Part 1040.10*1） | ||
| * 以上參數是在實驗室情況下測量達到的結果，產品參數可能動態更新，請以最新版規格書為準。 | |||
