裝燃料的容器，是液壓系統中儲存液壓油或液壓液的專用容器。就是我們常說的油箱，油箱可分為開式油箱和閉式油箱兩種。目前，部分油箱已由工程塑料取代，但有相當大的一部分不管是商用車、乘客車或是貨車，都還在使用金屬油箱。
據不完全統計，油箱每年生產3000萬個，可以繞地球半圈。其主要為發動機或液壓系統提供燃料或油液，油箱的焊接質量直接影響油箱壽命及機械的機動性。
焊接作為生產制造企業的關鍵技術，在油箱生產制造過程中也是重要工序之一。油箱對焊縫的密封性有較高要求，采用手工焊接存在以下問題：
1、觀測精度不高：觀測精度一般在1mm以上。
2、人反映速度慢：人工響應時間約1秒。
3、人眼容易疲勞：長時間觀察焊接過程，容易造成視覺和心理疲勞。
4、每臺設備均需要專人實時調整，用工量較大，生產成本較高。
為了解決以上問題，采用智能化設備代替人工操作，將人工調整轉變?yōu)樽詣?dòng)調整，實現一人操作多臺設備，提高生產效率。
油箱自動焊接生產線配備創想智控激光焊縫跟蹤系統，焊接過程中可自主掃描焊縫位置（拼接縫、角焊縫、搭接焊縫），實時根據焊縫變化調整焊槍位置及高度，取代人工調整方式。
系統可實現無人值守自動焊接，降低勞動強度，提高生產效率，改善工作環境，保證焊接質量穩定可靠，有效解決油箱端蓋雙環縫焊接過程中焊縫偏移、焊偏、焊穿、咬邊等問題，使整條焊縫具備良好的一致性。

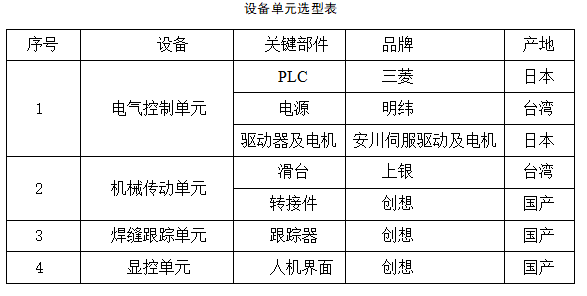

焊縫自動跟蹤焊設備主要由四個部分組成：電氣控制單元、機械傳動單元、焊縫跟蹤單元以及顯控單元。
系統實現設備由手動跟蹤向自動跟蹤轉換，減少人工操作步驟，提高生產效率，改善焊接質量。
焊縫自動跟蹤焊設備系統組成如下圖所示：

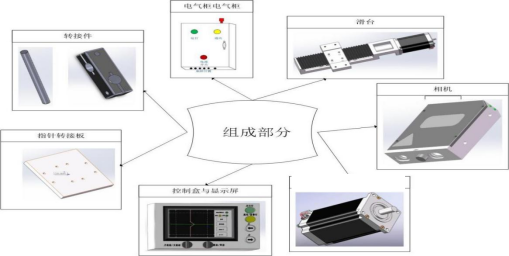

設備包含激光跟蹤器、人機界面、微嵌屏、PLC控制柜、驅動器、跟蹤滑臺、擺動滑臺以及控制盒。
激光焊縫跟蹤器通過激光發射與接收，經過內部算法處理得到焊縫圖像與偏差信號。焊縫圖像通過網口傳輸至顯示屏，實現焊縫狀態實時顯示。
跟蹤器檢測出的焊縫位置數據，通過以太網通訊發送至PLC，經PLC運算處理后轉換成控制信號發送至驅動器，從而自動調整焊槍位置、擺幅寬度以及焊接速度。

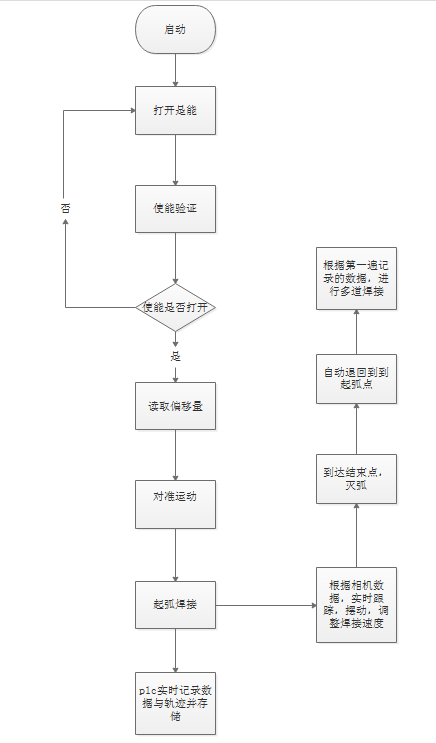

設備控制流程

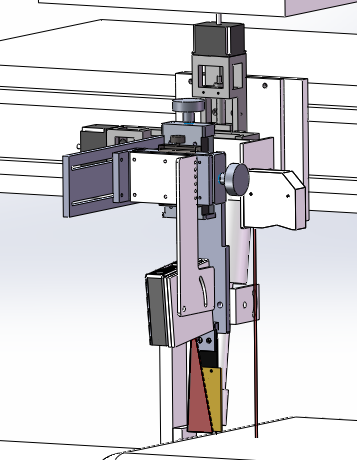

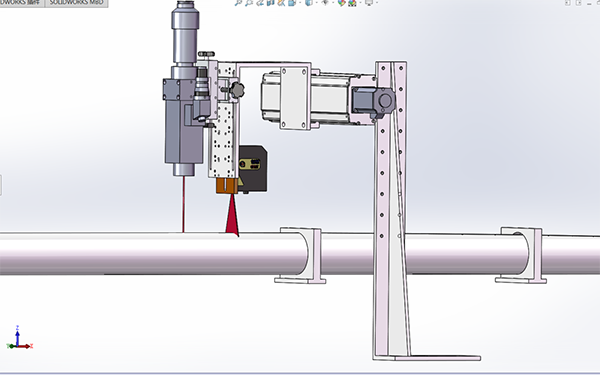

1. 高低和左右滑臺實現偏移量高低左右補償。
2. 擺動滑臺實現焊縫自適應擺動。
3. 前進滑臺實現焊接速度調整。
4. 絕緣桿實現跟蹤器與設備絕緣，保證設備穩定運行。
控制盒圖示
人機界面如圖所示，在控制盒上可進行如下操作：
1．查看跟蹤設備運行狀態，并設置控制參數。
2．手動控制跟蹤滑臺進行左右、上下移動。
3．實現手動/自動模式切換。
4．通過圖像觀察檢測效果，方便設備調試及問題分析。
5．通過顯示屏進入標定界面，完成跟蹤器與焊槍相對位置標定。
6．通訊狀態及運行狀態通過指示燈顯示。
1. 按下機柜電源開關，給系統上電。
2. 按下控制盒啟動按鈕，滑臺自動運行至焊接位置。
3. 按下跟蹤按鈕，相機啟動并開始跟蹤，當綠燈亮起時表示焊縫位置已對準。
4. 啟動原設備焊接程序并開始焊接，系統根據焊縫變化自動調整焊槍位置。
5. 當接收到原設備結束信號后，系統自動停止跟蹤和焊接。
6. 焊槍按照原設定程序運行完成焊接任務。
7. 如運行過程中出現異常，可按下停止按鈕重新啟動工作，系統運行至斷弧位置后，重新開啟跟蹤及焊接即可恢復工作。
創想智控智能傳感器適配焊接機器人及焊接專機，提高焊接生產效率，穩定焊接質量，同時減少焊工長期處于高溫、煙塵、強弧光等惡劣環境中的風險。
系統可實現實時糾正焊縫偏差、智能實時跟蹤，并精準引導焊槍自動完成焊接。
有效解決因工件裝配誤差、焊縫位置偏移等因素造成的焊接缺陷，確保焊縫成形穩定、一致性高。
